Monoblok PUZ-WZ60VAA 6kW + Hydrobox ERPX-YM9E

Mitsubishi Electric Ecodan

Monoblok 1~, R290, 230V

Mitsubishi Electric Ecodan PUZ-WZ60VAA + ERPX-YM9E to zestaw powietrznej pompy ciepła o nominalnej mocy grzewczej 6 kW, przeznaczony do ogrzewania i chłodzenia budynków oraz przygotowania ciepłej wody użytkowej. Składa się z jednostki zewnętrznej typu monoblok, wykorzystującej naturalny czynnik chłodniczy R290, oraz ściennego modułu wewnętrznego Hydrobox generacji E.

Zestaw może współpracować zarówno z ogrzewaniem podłogowym, jak i instalacją grzejnikową. Maksymalna temperatura wody zasilającej wynosi 75°C, co umożliwia zastosowanie pompy również w modernizowanych budynkach. Urządzenie pracuje w trybie ogrzewania przy temperaturze zewnętrznej nawet do -25°C.

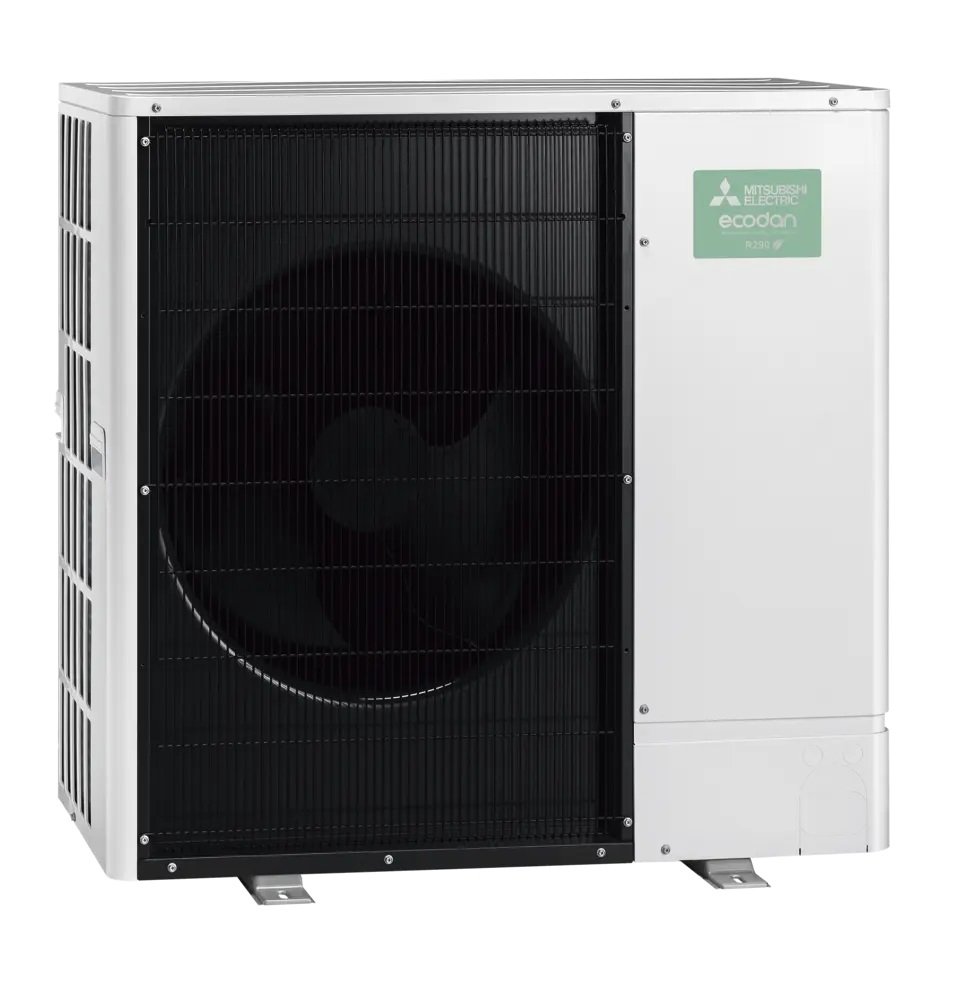

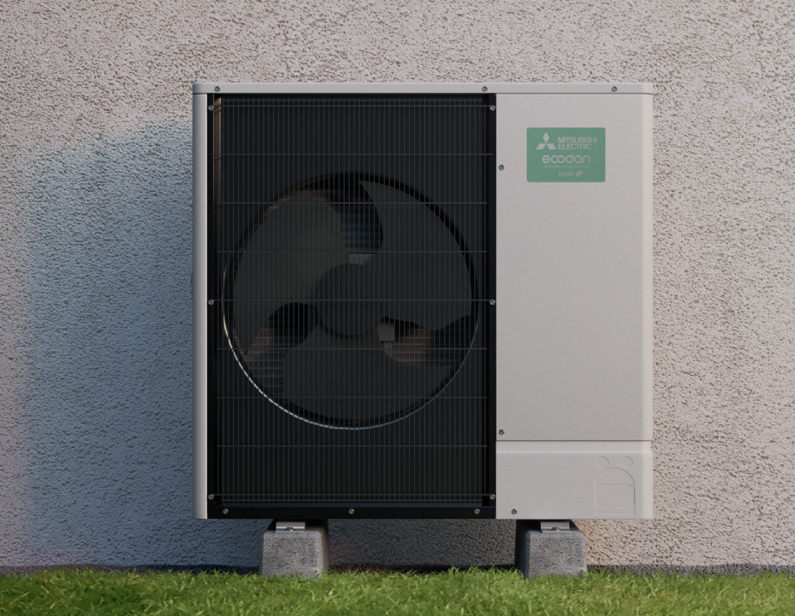

Jednostka zewnętrzna PUZ-WZ60VAA

Monoblokowa konstrukcja oznacza, że cały układ chłodniczy znajduje się w jednostce zewnętrznej. Połączenie z Hydroboxem realizowane jest za pomocą przewodów wodnych, bez konieczności prowadzenia instalacji chłodniczej wewnątrz budynku.

Zastosowany czynnik chłodniczy R290 (propan) charakteryzuje się bardzo niskim współczynnikiem GWP wynoszącym 3. Jednostka wyróżnia się również kompaktową, jednowentylatorową konstrukcją oraz niskim poziomem hałasu.

Najważniejsze parametry:

• Moc grzewcza: 6 kW
• Czynnik chłodniczy: R290 (0,6 kg)
• Maksymalna temperatura zasilania: 75°C
• Zakres temperatur zewnętrznych w trybie ogrzewania: od -25°C do +24°C
• Poziom mocy akustycznej: 56 dB(A)
• Zasilanie: 230 V

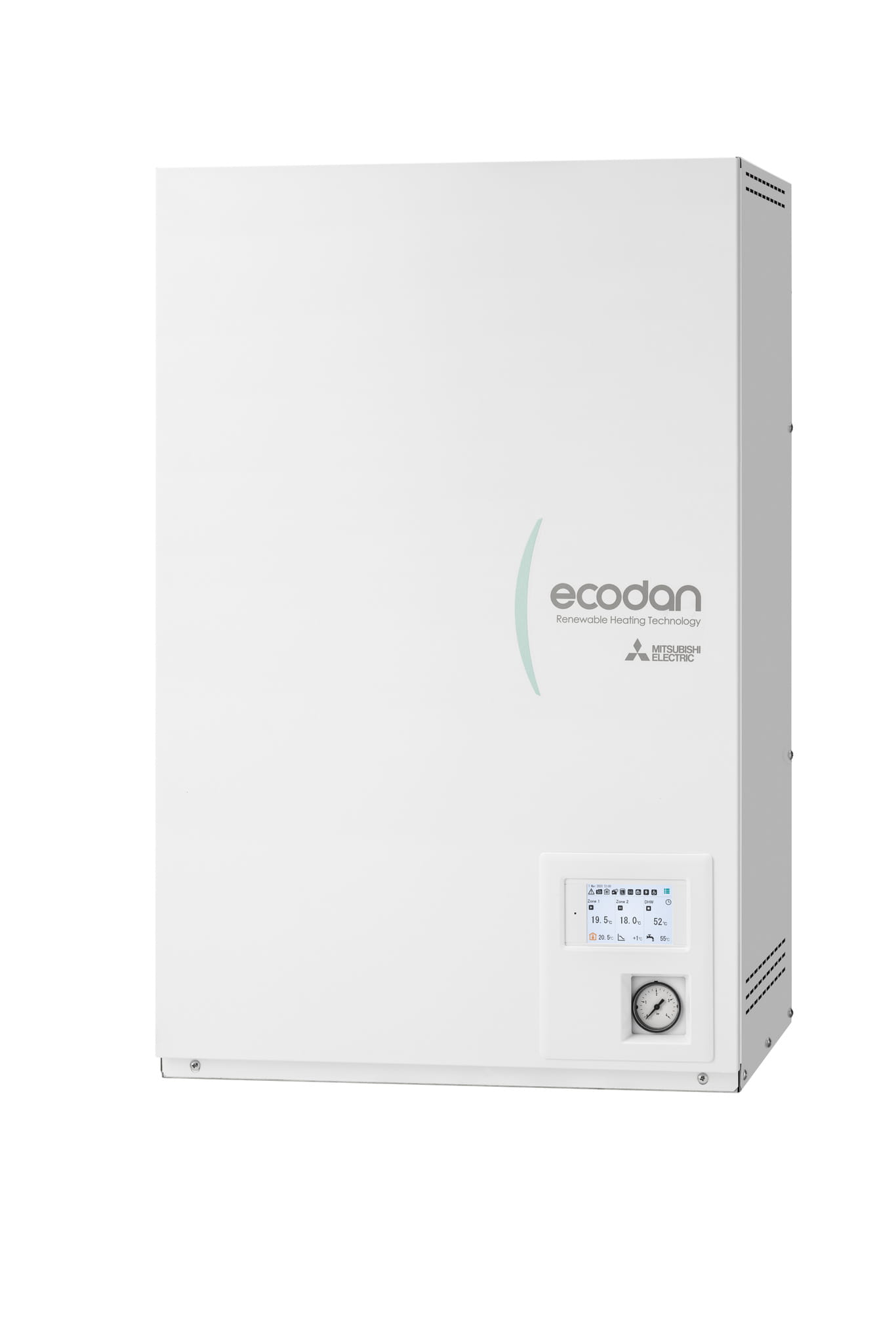

Moduł wewnętrzny Hydrobox ERPX-YM9E

Hydrobox generacji E to kompaktowy moduł hydrauliczny, wyposażony w elementy niezbędne do obsługi i sterowania instalacją grzewczą. Konstrukcja ścienna pozwala ograniczyć zajmowaną przestrzeń, a fabryczne wyposażenie ułatwia montaż całego systemu.

Najważniejsze elementy wyposażenia:

• Pompa obiegowa i naczynie wzbiorcze
• Grzałka elektryczna o mocy 3 + 6 kW
• Filtr z wkładem magnetycznym
• Czujnik przepływu i manometr
• Automatyka FTC7 z kolorowym panelem dotykowym
• Inteligentne sterowanie FTC7

Sterownik FTC7 umożliwia zarządzanie ogrzewaniem, chłodzeniem oraz przygotowaniem ciepłej wody użytkowej. Obsługuje dwa obiegi grzewcze o różnych temperaturach zasilania, co pozwala na jednoczesną współpracę z ogrzewaniem podłogowym i grzejnikami.

Funkcja autoadaptacji automatycznie dostosowuje temperaturę wody zasilającej do warunków zewnętrznych oraz zapotrzebowania budynku na ciepło. Pozwala to utrzymać komfort cieplny przy ograniczeniu niepotrzebnego zużycia energii.

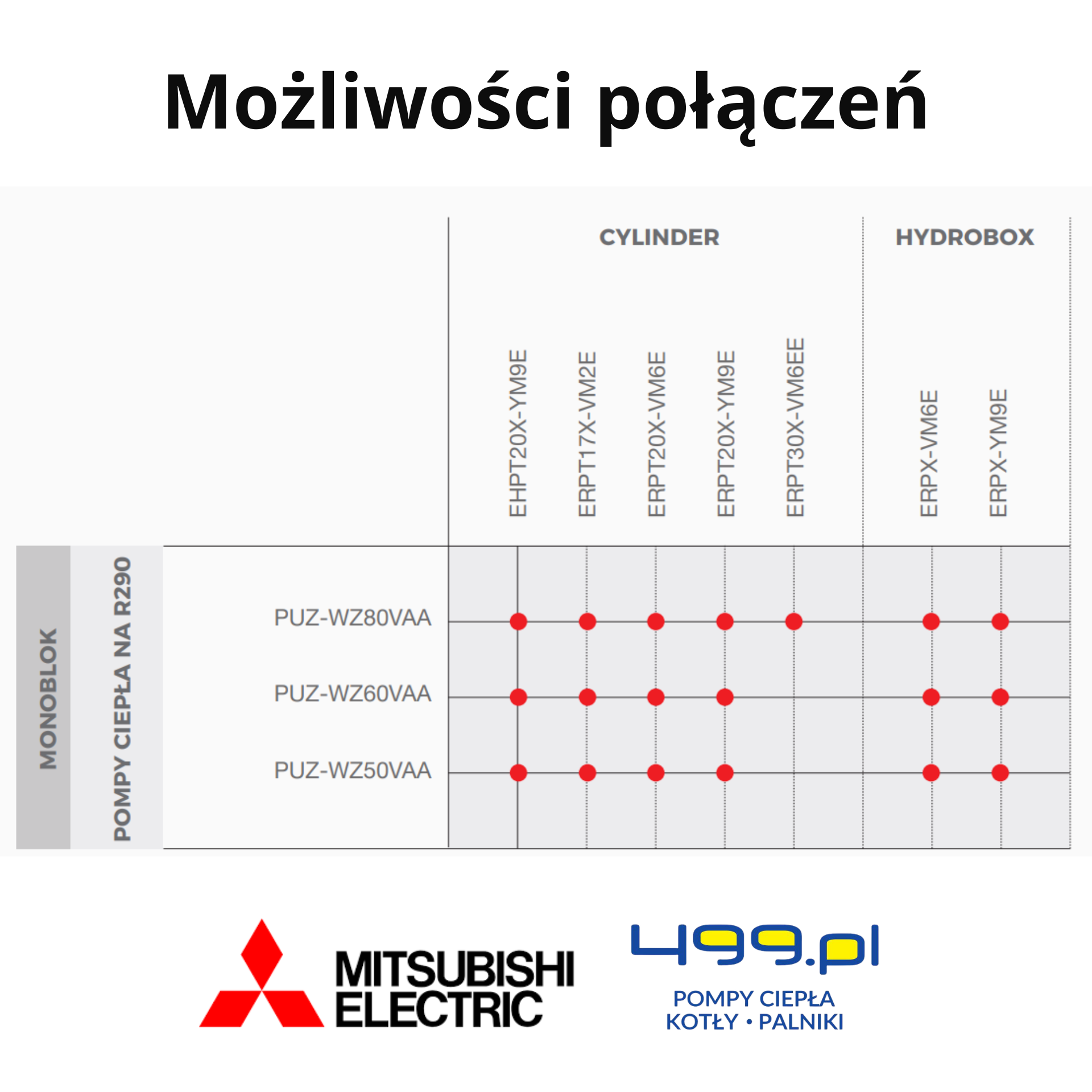

Kompletny zestaw dwóch jednostek

W skład zestawu wchodzą:

• Mitsubishi Electric PUZ-WZ60VAA – jednostka zewnętrzna monoblok o mocy 6 kW z czynnikiem R290.
• Mitsubishi Electric ERPX-YM9E – moduł wewnętrzny Hydrobox z grzałką 9 kW, układem hydraulicznym i sterownikiem FTC7.

Zestaw umożliwia ogrzewanie i chłodzenie pomieszczeń oraz przygotowanie ciepłej wody użytkowej po podłączeniu zewnętrznego zasobnika CWU. Hydrobox nie ma wbudowanego zbiornika ciepłej wody.

Więcej informacji na temat tego zestawu oraz dane techniczne można znaleźć w poniższych dokumentach oraz na stronach: Monoblok PUZ-WZ60VAA 6kW, Hydrobox ERPX-YM9E.
