Ecodan ERST20F-YM9E

Cylinder ze zintegrowanym zasobnikiem CWU o pojemności 200l

Jednostka trójfazowa, 400V

Cylinder jest stojącą jednostką wewnętrzną, która łączy moduł hydrauliczny pompy ciepła ze zintegrowanym zasobnikiem ciepłej wody użytkowej. W jednej obudowie znajdują się więc elementy odpowiedzialne za obsługę ogrzewania i chłodzenia budynku oraz przygotowanie ciepłej wody. W opisywanej grupie dostępne są jednostki Cylinder z zasobnikiem o pojemności 200 lub 300 litrów. Pozwala to dobrać wielkość zbiornika do liczby mieszkańców oraz przewidywanego zużycia ciepłej wody. Wszystkie warianty są rewersyjne, dlatego mogą współpracować z instalacją grzewczą oraz chłodzącą.

Moduł hydrauliczny i zasobnik w jednej obudowie

Największą zaletą jednostki Cylinder jest zintegrowana konstrukcja. Moduł hydrauliczny, automatyka oraz zasobnik CWU tworzą jedno kompletne urządzenie, dzięki czemu kotłownia może być uporządkowana i zajmować mniej miejsca. W porównaniu z instalacją opartą na osobnym module wewnętrznym i niezależnym zbiorniku ograniczona zostaje liczba urządzeń, przewodów oraz połączeń widocznych w pomieszczeniu. Cylinder sprawdza się więc szczególnie tam, gdzie ważna jest estetyka wykonania i możliwie zwarta zabudowa instalacji.

Zasobnik o pojemności 200 lub 300 litrów

Wersja 200l jest odpowiednia dla gospodarstw domowych o umiarkowanym zapotrzebowaniu na ciepłą wodę. Większy wariant 300l zapewnia dodatkową rezerwę, która może być przydatna przy większej liczbie mieszkańców, kilku łazienkach lub wyższym jednoczesnym poborze wody. Oba warianty mają taką samą powierzchnię podstawy, wynoszącą 595 × 680mm. Różnią się wysokością obudowy, dlatego większa pojemność zasobnika nie wymaga zwiększenia zajmowanej powierzchni podłogi.

Warstwowe przygotowanie ciepłej wody

Ciepła woda użytkowa jest przygotowywana za pomocą płytowego wymiennika ciepła. Woda pobierana z dolnej części zasobnika przepływa przez wymiennik, a następnie jest kierowana do jego górnej części. Takie rozwiązanie umożliwia warstwowe nagrzewanie zbiornika. Gorąca woda szybciej gromadzi się w górnej części, skąd jest pobierana przez instalację. Płytowy wymiennik pozwala również wykorzystać pełną pojemność zasobnika, w przeciwieństwie do klasycznej wężownicy zajmującej miejsce wewnątrz zbiornika.

Wbudowane elementy instalacji

W obudowie jednostki umieszczono najważniejsze elementy potrzebne do współpracy pompy ciepła z instalacją budynku. Wyposażenie obejmuje między innymi pompę obiegową, manometr, czujnik przepływu, zawór trójdrogowy, pompę CWU, grzałkę elektryczną oraz płytowy wymiennik ciepła. Fabryczne przygotowanie układu upraszcza wykonanie instalacji i ogranicza liczbę podzespołów montowanych osobno. Konfiguracja niektórych elementów, takich jak grzałka elektryczna czy naczynie wzbiorcze, zależy od konkretnego wariantu jednostki.

Sterownik generacji E

Cylinder generacji E wykorzystuje automatykę FTC7 oraz dotykowy sterownik z kolorowym ekranem. Czytelne menu ułatwia zmianę temperatury, wybór trybu pracy oraz kontrolowanie działania całego systemu. Zintegrowany czujnik przepływu umożliwia monitorowanie ilości ciepła wytwarzanego przez pompę. Automatyka może także sterować dwoma obiegami o różnych temperaturach zasilania, na przykład ogrzewaniem podłogowym i grzejnikami. Wymaga to odpowiedniego przygotowania części hydraulicznej instalacji.

Autoadaptacja do potrzeb budynku

Funkcja autoadaptacji reguluje temperaturę wody na podstawie temperatury zewnętrznej, warunków panujących w pomieszczeniu oraz reakcji budynku na ogrzewanie. System na bieżąco dostosowuje pracę pompy, zamiast utrzymywać niepotrzebnie wysoką temperaturę zasilania. W generacji E można zmienić szybkość działania autoadaptacji. Pozwala to dopasować automatykę do bezwładności budynku oraz rodzaju instalacji, w tym ogrzewania podłogowego lub grzejników.

Ogrzewanie i chłodzenie

Opisywane jednostki Cylinder są rewersyjne, dlatego mogą realizować zarówno ogrzewanie, jak i chłodzenie budynku. Funkcja chłodzenia może współpracować między innymi z klimakonwektorami lub odpowiednio zaprojektowaną instalacją płaszczyznową. Jednostki rewersyjne Cylinder mają zintegrowaną tacę skroplin, która odprowadza wilgoć powstającą podczas pracy w trybie chłodzenia. Automatyka generacji E oferuje również rozszerzone sterowanie tym trybem.

Filtr magnetyczny i łatwy dostęp serwisowy

Filtr z wkładem magnetycznym wychwytuje metaliczne zanieczyszczenia krążące w wodzie instalacyjnej. Pomaga chronić pompę obiegową, wymienniki oraz pozostałe elementy układu hydraulicznego. Najważniejsze podzespoły umieszczono z przodu urządzenia, co ułatwia ich kontrolę oraz serwis. Przyłącza wodne zostały przygotowane w sposób usprawniający montaż, a uchwyty znajdujące się z przodu i z tyłu jednostki pomagają podczas transportu i ustawiania urządzenia.

Współpraca z jednostkami od 6 do 14 kW

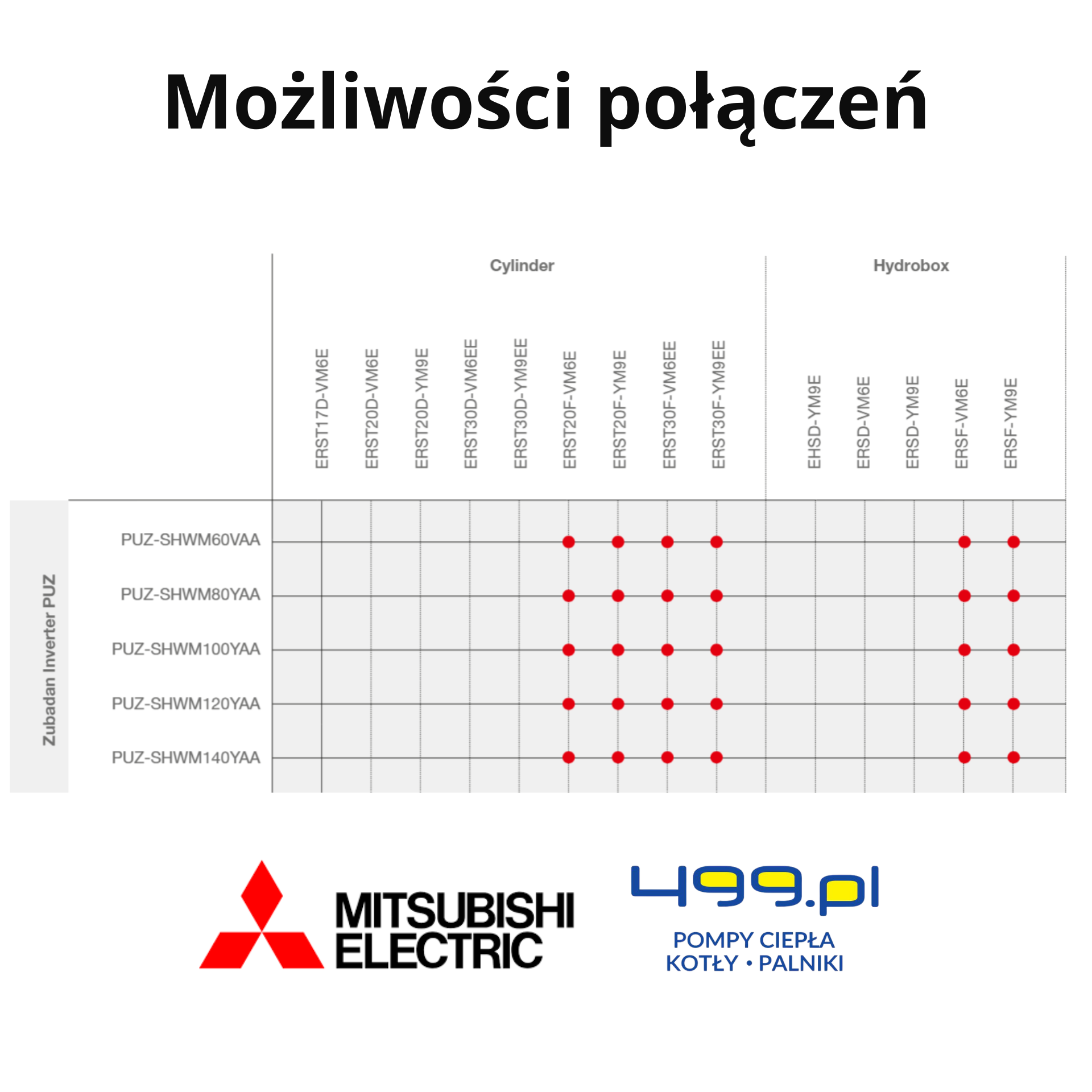

Opisywane jednostki Cylinder mogą współpracować z pompami ciepła Mitsubishi Electric Ecodan Zubadan Inverter o nominalnej mocy grzewczej od 6 do 14 kW. Dostępne są więc zestawy o mocy 6, 8, 10, 12 oraz 14 kW. Moc pompy ciepła jest określana przez dobraną jednostkę zewnętrzną, a nie przez pojemność zasobnika lub oznaczenie jednostki wewnętrznej. Dobór powinien uwzględniać zapotrzebowanie cieplne budynku, parametry instalacji oraz zużycie ciepłej wody.

Zalety jednostek zewnętrznych Zubadan Inverter

Jednostki zewnętrzne współpracujące z Cylindrem pracują na czynniku chłodniczym R32 i wykorzystują technologię Zubadan z układem Flash Injection. Utrzymują pełną moc grzewczą przy temperaturze zewnętrznej do minus 15°C, a ich zakres pracy w trybie ogrzewania sięga minus 30°C. Jednowentylatorowa konstrukcja oraz rozwiązania ograniczające drgania sprzyjają cichej pracy. Zależnie od wybranej mocy poziom mocy akustycznej wynosi od 54 do 58 dB(A). Połączenie jednostki Zubadan z modułem wewnętrznym generacji E pozwala również uzyskać temperaturę zasilania do 70°C.

Cylinder lub Hydrobox

Cylinder jest dobrym wyborem, gdy zasobnik ciepłej wody ma być zintegrowany z jednostką wewnętrzną. Zapewnia zwartą konstrukcję, uporządkowaną kotłownię oraz fabrycznie dopasowane elementy systemu. Alternatywą jest Hydrobox, czyli kompaktowa jednostka wewnętrzna bez wbudowanego zasobnika CWU. Pozwala ona dobrać pojemność i miejsce ustawienia zbiornika niezależnie od modułu hydraulicznego. Hydrobox zapewnia większą swobodę projektowania instalacji, natomiast Cylinder skupia jej najważniejsze elementy w jednej stojącej obudowie.

Więcej informacji na temat produktu oraz dane techniczne można znaleźć w poniższych dokumentach.
