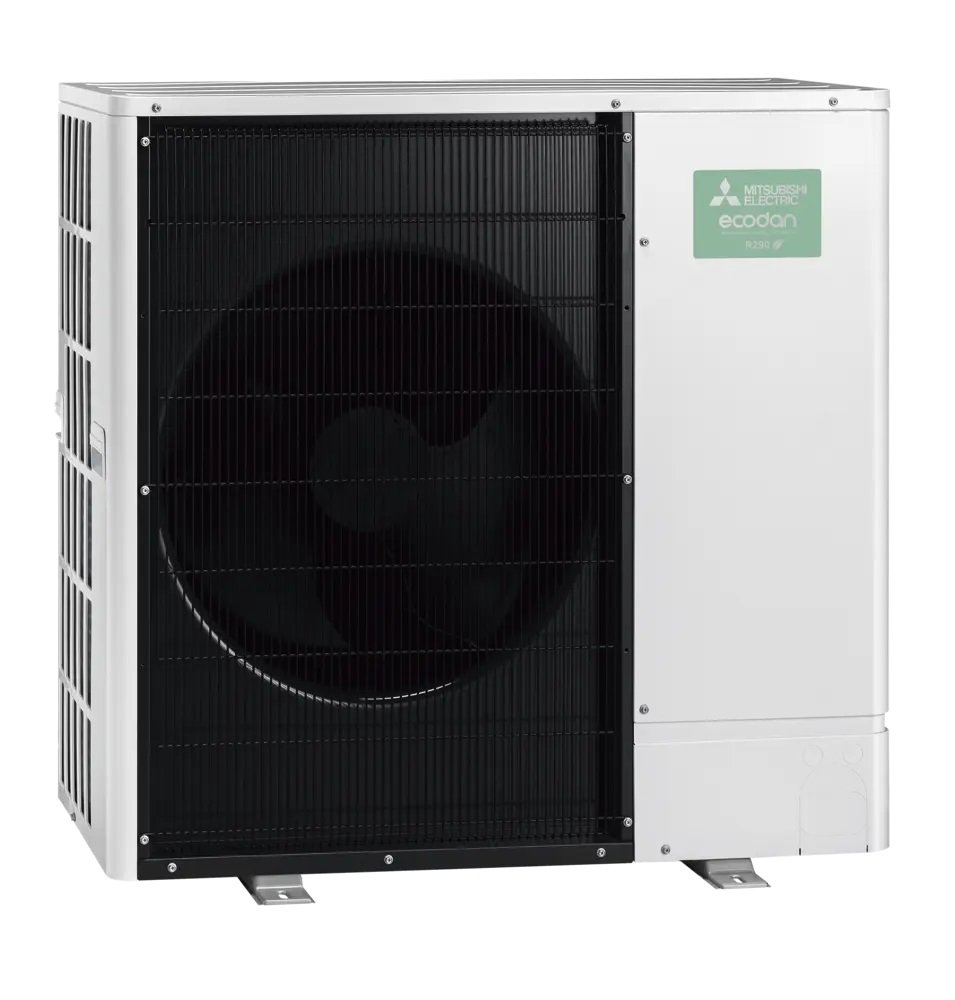

Mitsubishi Electric Ecodan PUZ-WZ80VAA 8kW

Jednofazowa jednostka zewnętrzna monoblok R290, 230V

Jednostki Mitsubishi Electric Ecodan PUZ-WZ to monoblokowe pompy ciepła powietrze przeznaczone do ogrzewania, chłodzenia oraz przygotowania ciepłej wody użytkowej. Seria obejmuje urządzenia o nominalnej mocy grzewczej 5, 6 i 8 kW, dzięki czemu zestaw można dobrać do zapotrzebowania cieplnego nowego lub modernizowanego budynku. Wszystkie warianty są zasilane jednofazowo napięciem 230 V. Mają także jednakowe wymiary obudowy wynoszące 1050 × 1020 × 500 mm, co ułatwia zaplanowanie miejsca montażu niezależnie od wybranej mocy.

Konstrukcja monoblokowa

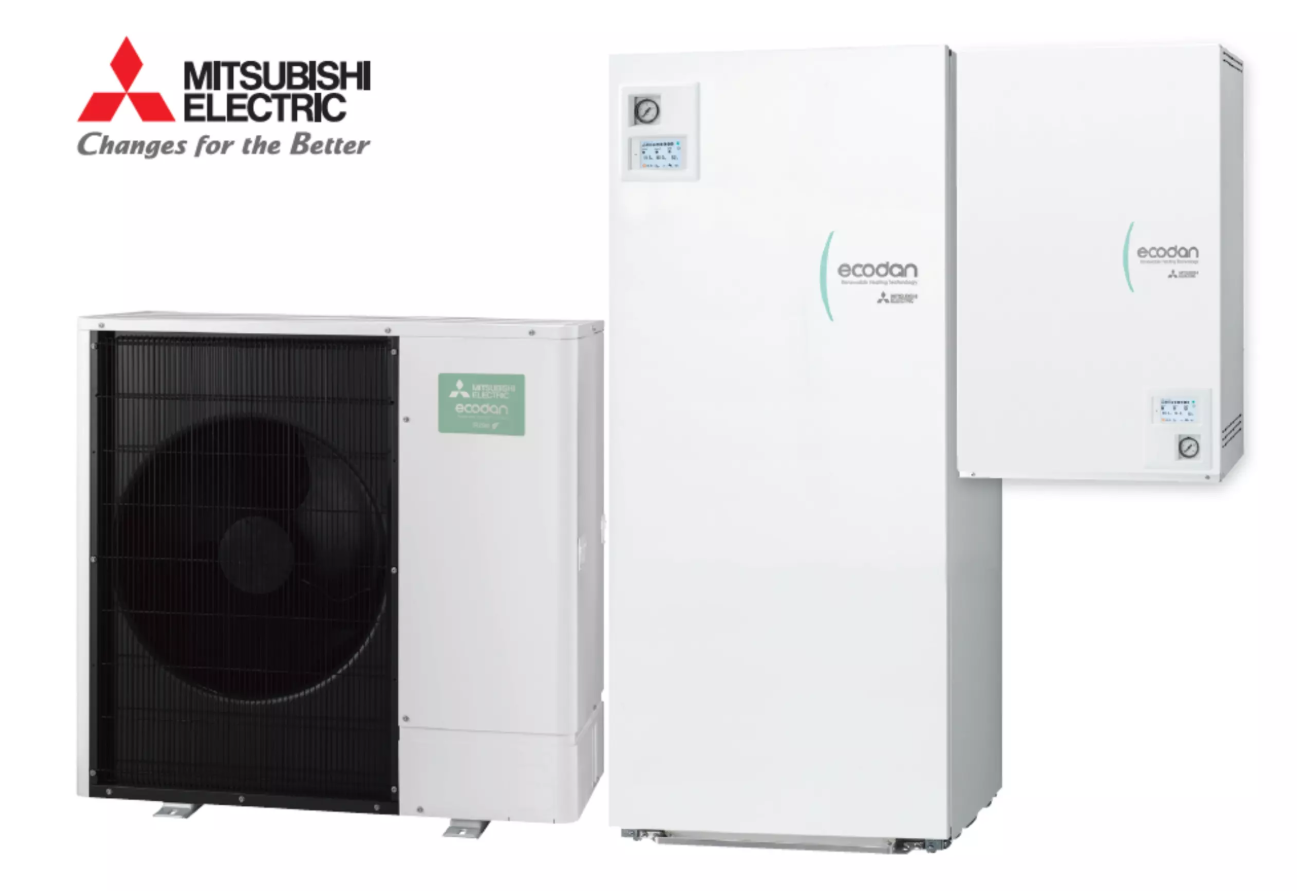

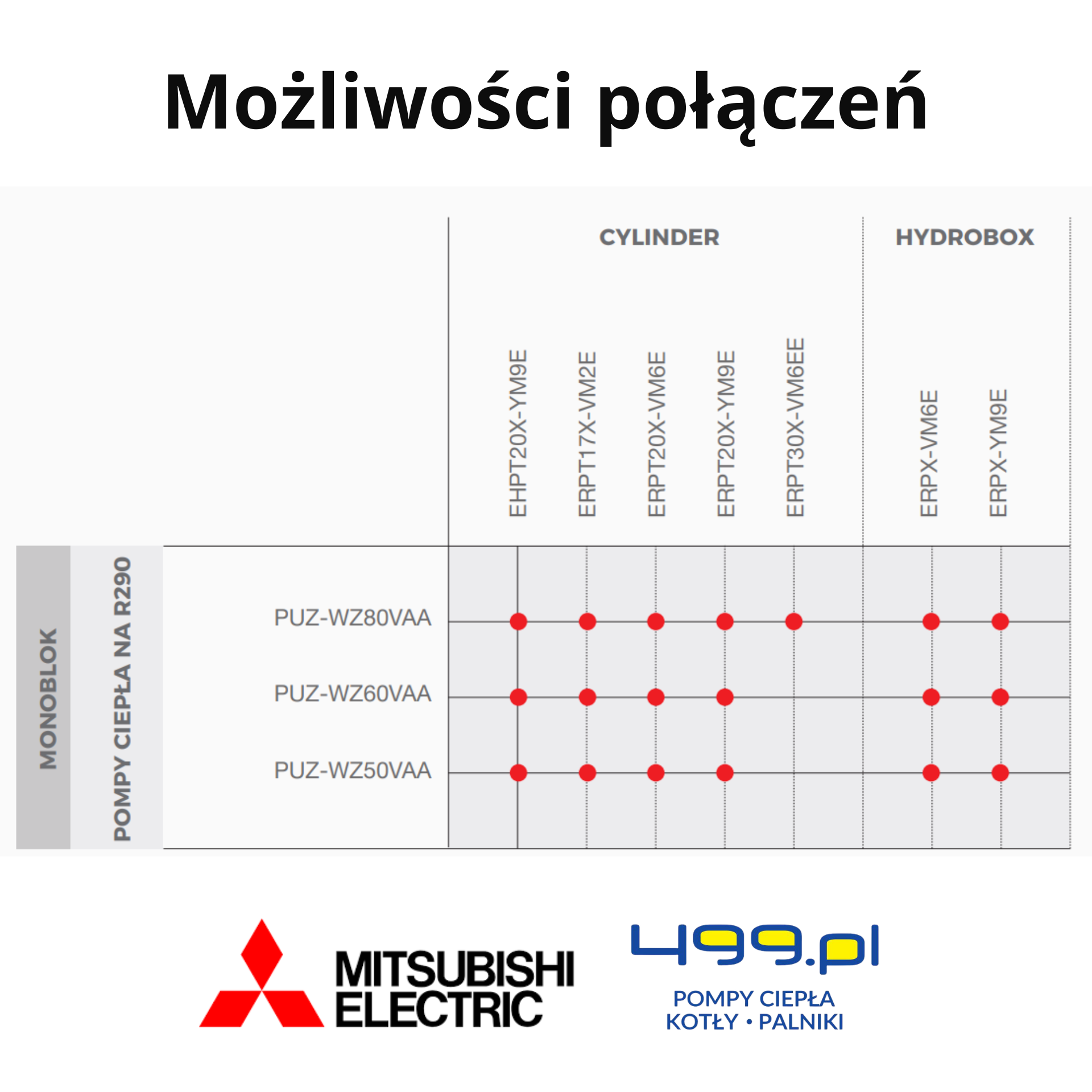

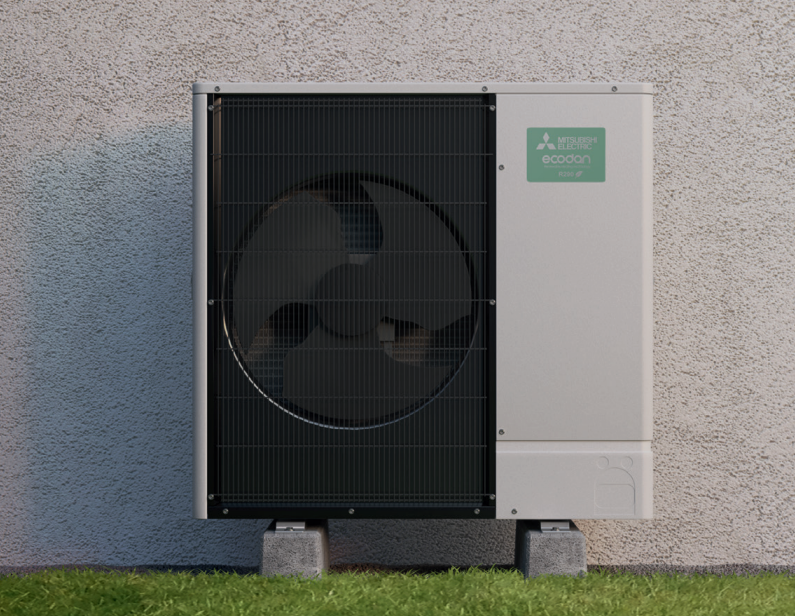

W pompie ciepła typu monoblok cały układ chłodniczy znajduje się w jednostce montowanej na zewnątrz budynku. Do pomieszczenia technicznego prowadzone są przewody instalacji wodnej, dlatego nie trzeba wykonywać wewnątrz budynku połączenia chłodniczego pomiędzy jednostką zewnętrzną i wewnętrzną. Takie rozwiązanie upraszcza budowę systemu i pozwala połączyć jednostkę zewnętrzną z odpowiednio dobranym modułem wewnętrznym Cylinder lub Hydrobox.

Naturalny czynnik chłodniczy R290

Pompy ciepła Ecodan PUZ-WZ wykorzystują naturalny czynnik chłodniczy R290, czyli propan. Jego współczynnik GWP wynosi zaledwie 3, dzięki czemu wpływ czynnika na efekt cieplarniany jest znacznie niższy niż w przypadku popularnego R32. W jednostkach zastosowano niewielką ilość czynnika, wynoszącą 0,6 kg w wariantach 5 i 6 kW. W wersji 8 kW pracują dwa oddzielne obiegi zawierające odpowiednio 0,6 i 0,4 kg R290.

Temperatura zasilania do 75°C

Jednostki PUZ-WZ mogą osiągać temperaturę zasilania instalacji do 75°C. Wysoka temperatura wody zwiększa możliwości wykorzystania pompy ciepła nie tylko w nowych domach z ogrzewaniem podłogowym, lecz także w modernizowanych budynkach wyposażonych w instalację grzejnikową. Ostateczne parametry pracy powinny zostać dobrane do zapotrzebowania cieplnego budynku oraz wymaganej temperatury zasilania.

Praca podczas mrozów

Pompy ciepła Mitsubishi Electric Ecodan PUZ-WZ mogą pracować w trybie ogrzewania przy temperaturze zewnętrznej od minus 25 do plus 24°C. Przygotowanie ciepłej wody użytkowej jest możliwe w zakresie od minus 25 do plus 46°C, natomiast chłodzenie może być realizowane przy temperaturze zewnętrznej od plus 10 do plus 46°C. Szeroki zakres pracy pozwala wykorzystywać pompę jako podstawowe źródło ogrzewania przez cały sezon grzewczy.

Wysoka efektywność energetyczna

W zależności od wybranej konfiguracji jednostki zewnętrznej i modułu wewnętrznego system może osiągać klasę efektywności energetycznej A+++ w zastosowaniach niskotemperaturowych oraz A++ przy średniej temperaturze zasilania. Automatyka systemu dopasowuje temperaturę wody do aktualnych warunków i potrzeb budynku. Ograniczenie niepotrzebnego podnoszenia temperatury zasilania pomaga zmniejszyć zużycie energii i poprawia współczynnik COP pompy ciepła.

Komfort akustyczny

Poziom mocy akustycznej jednostek wynosi 56 dB(A) w wariantach 5 i 6 kW oraz 58 dB(A) w wersji 8 kW. Kompaktowa, jednowentylatorowa obudowa oraz rozwiązania ograniczające dźwięk sprężarki sprzyjają zastosowaniu urządzenia w zabudowie mieszkaniowej. W najmocniejszym wariancie zastosowano dodatkowo rozbudowaną izolację akustyczną sprężarki. Warstwy gumy i filcu pochłaniają dźwięk, a specjalna płyta stabilizacyjna ogranicza hałas powodowany przez drgania.

Cylinder ze zintegrowanym zasobnikiem CWU

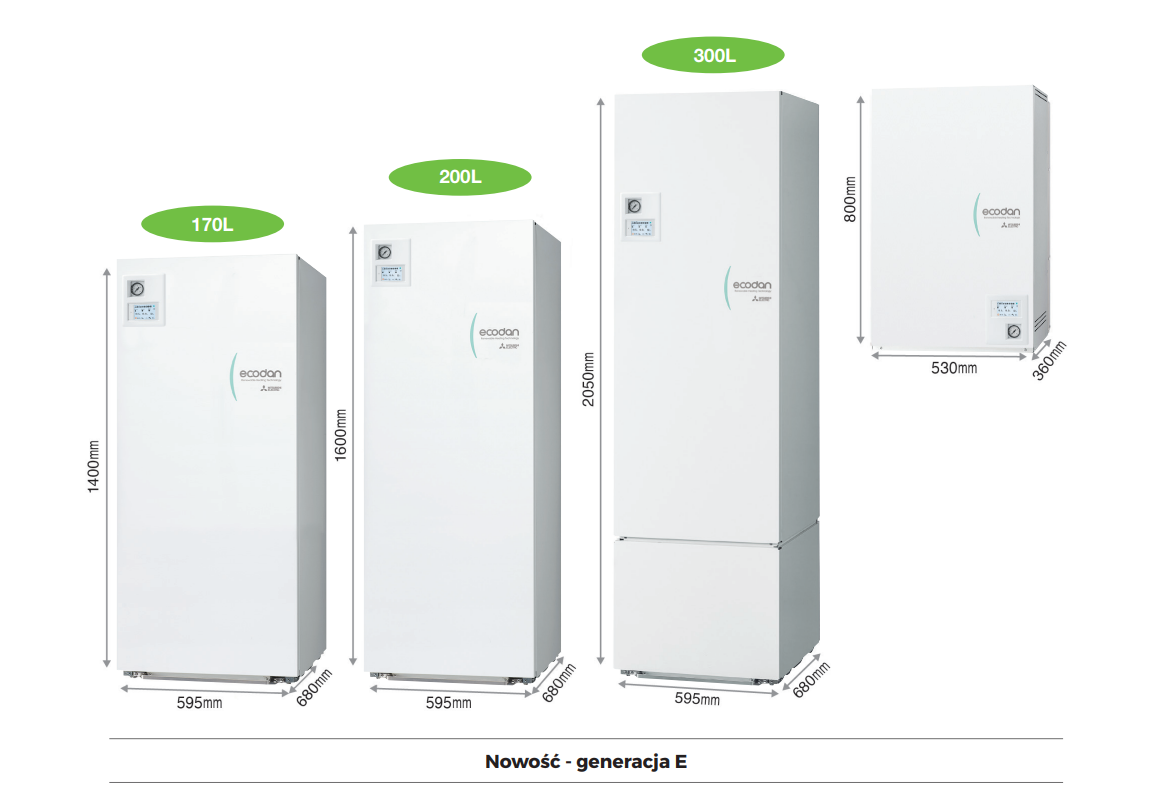

Jednostkę zewnętrzną można połączyć z modułem Cylinder wyposażonym w zintegrowany zasobnik ciepłej wody użytkowej. Dostępne są pojemności 170, 200 oraz 300 litrów. Wszystkie warianty mają podstawę o wymiarach 595 × 680 mm, a ich wysokość zależy od pojemności zbiornika. W jednostkach Cylinder o pojemności 170 i 200 litrów naczynie wzbiorcze jest zintegrowane z modułem. Wersja 300-litrowa nie ma wbudowanego naczynia, dlatego element ten należy uwzględnić osobno w projekcie instalacji.

Warstwowe przygotowanie ciepłej wody

W jednostkach Cylinder ciepła woda jest przygotowywana za pomocą wbudowanego płytowego wymiennika. Woda pobierana z dolnej części zbiornika zostaje podgrzana i skierowana do jego górnej części, skąd trafia do instalacji CWU. Warstwowy sposób nagrzewania pozwala szybciej zgromadzić gorącą wodę w górnej części zasobnika. Zastosowanie wymiennika płytowego zamiast tradycyjnej wężownicy umożliwia także pełniejsze wykorzystanie objętości zbiornika.

Hydrobox jako kompaktowa alternatywa

Alternatywą dla Cylindra jest Hydrobox, czyli kompaktowy moduł wewnętrzny bez wbudowanego zasobnika CWU. Takie rozwiązanie umożliwia osobny dobór wielkości zbiornika oraz jego ustawienie w miejscu najlepiej dopasowanym do układu pomieszczenia technicznego. Hydrobox ma 800 mm wysokości, 530 mm szerokości i 360 mm głębokości. Dostępne warianty mają zintegrowane naczynie wzbiorcze oraz mogą obsługiwać ogrzewanie i chłodzenie.

Sterownik generacji E i autoadaptacja

Moduły wewnętrzne generacji E wyposażono w sterownik FTC7 z dotykowym panelem i kolorowym wyświetlaczem. System umożliwia zarządzanie ogrzewaniem, chłodzeniem i przygotowaniem CWU, a także kontrolowanie dwóch obiegów wymagających różnych temperatur zasilania, na przykład grzejników i ogrzewania podłogowego. Funkcja autoadaptacji analizuje temperaturę zewnętrzną, temperaturę wewnątrz budynku oraz reakcję instalacji. Na tej podstawie dobiera temperaturę zasilania potrzebną do utrzymania ustawionego komfortu. Użytkownik może również dostosować szybkość reakcji systemu do charakterystyki budynku.

Filtr magnetyczny i łatwy serwis

Jednostki wewnętrzne generacji E wyposażono w filtr z wkładem magnetycznym, który wychwytuje metaliczne zanieczyszczenia znajdujące się w wodzie instalacyjnej. Pomaga to chronić pompę obiegową, wymiennik oraz pozostałe elementy układu hydraulicznego. Najważniejsze podzespoły umieszczono w sposób ułatwiający dostęp serwisowy. Uporządkowany układ rur i fabrycznie przygotowana armatura skracają również czas montażu systemu.

Więcej informacji na temat produktu oraz dane techniczne można znaleźć w poniższych dokumentach.
