Ecodan ERPX-VM6E

Hydrobox Mitsubishi Electric Ecodan generacji E

Dedykowany do pomp ciepła monoblok R290

Hydrobox Mitsubishi Electric Ecodan generacji E to kompaktowa jednostka wewnętrzna przeznaczona do współpracy z monoblokowymi pompami ciepła PUZ-WZ wykorzystującymi czynnik chłodniczy R290. Odpowiada za sterowanie systemem oraz integrację najważniejszych elementów hydraulicznych instalacji.

Jednostka obsługuje ogrzewanie i chłodzenie budynku. Nie posiada wbudowanego zasobnika ciepłej wody użytkowej, dlatego sprawdzi się w instalacjach z osobnym zbiornikiem CWU lub tam, gdzie przygotowanie ciepłej wody nie jest wymagane.

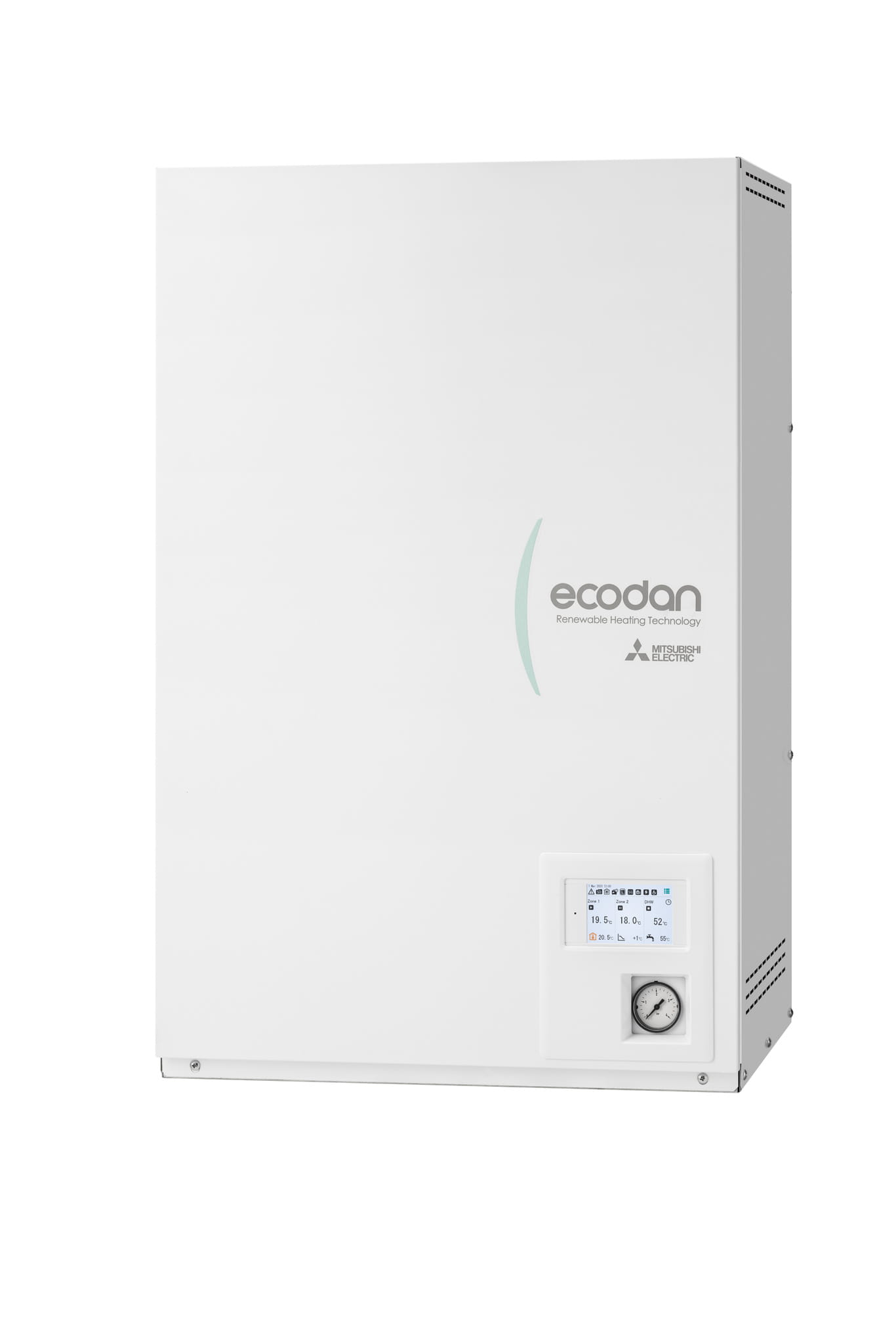

Kompaktowa konstrukcja Hydroboxu

Obudowa o wymiarach 800 × 530 × 360 mm pozwala zamontować jednostkę na ścianie i ograniczyć ilość miejsca potrzebnego w pomieszczeniu technicznym. Masa Hydroboxu wynosi 33 kg. Najważniejsze komponenty zostały umieszczone w sposób ułatwiający dostęp podczas montażu i późniejszego serwisowania. Przyłącza wodne znajdują się z tyłu urządzenia, co pozwala estetycznie poprowadzić instalację.

Wbudowana armatura hydrauliczna

Hydrobox jest fabrycznie wyposażony w elementy potrzebne do prawidłowego działania instalacji. W obudowie znajdują się między innymi pompa obiegowa, czujnik przepływu, manometr, naczynie wzbiorcze, grzałka elektryczna oraz filtr z wkładem magnetycznym. Takie rozwiązanie ogranicza liczbę komponentów montowanych osobno i przyspiesza wykonanie instalacji.

Filtr magnetyczny chroniący instalację

Zastosowany filtr magnetyczny wychwytuje drobiny metali oraz inne zanieczyszczenia znajdujące się w wodzie instalacyjnej. Chroni w ten sposób podzespoły systemu i pomaga utrzymać prawidłowy przepływ wody. Konstrukcja filtra umożliwia jego szybkie czyszczenie podczas przeglądów serwisowych.

Sterownik FTC7 z kolorowym ekranem

Jednostki generacji E wyposażono w sterownik FTC7 z dotykowym panelem i kolorowym wyświetlaczem. Użytkownik może w czytelny sposób kontrolować temperaturę, tryby działania, pracę poszczególnych stref oraz przygotowanie ciepłej wody w przypadku zastosowania osobnego zasobnika. Sterownik umożliwia także monitorowanie ilości wyprodukowanego ciepła dzięki wbudowanemu czujnikowi przepływu.

Funkcja autoadaptacji

Autoadaptacja automatycznie dobiera temperaturę wody zasilającej instalację na podstawie temperatury zewnętrznej, temperatury w pomieszczeniu oraz reakcji budynku na ogrzewanie. Użytkownik może wybrać szybkość zmian temperatury zasilania. Dostępne ustawienia pozwalają dopasować pracę systemu zarówno do instalacji grzejnikowej, jak i do ogrzewania podłogowego.

Sterowanie dwoma obiegami grzewczymi

Hydrobox umożliwia sterowanie dwoma obiegami pracującymi z różnymi temperaturami zasilania. Pozwala to połączyć w jednej instalacji na przykład grzejniki oraz ogrzewanie podłogowe. Automatyka może zarządzać zaworem mieszającym i pompami obiegowymi, dostosowując parametry pracy do wymagań każdej strefy.

Ogrzewanie i chłodzenie budynku

Modele ERPX-VM6E oraz ERPX-YM9E obsługują zarówno ogrzewanie, jak i chłodzenie. Sterownik może automatycznie przełączać system pomiędzy tymi trybami w zależności od temperatury zewnętrznej. Krzywa pogodowa dla chłodzenia pozwala dostosować temperaturę wody lodowej do aktualnych warunków. Zapobiega to niepotrzebnemu obniżaniu temperatury i wspiera efektywną pracę instalacji.

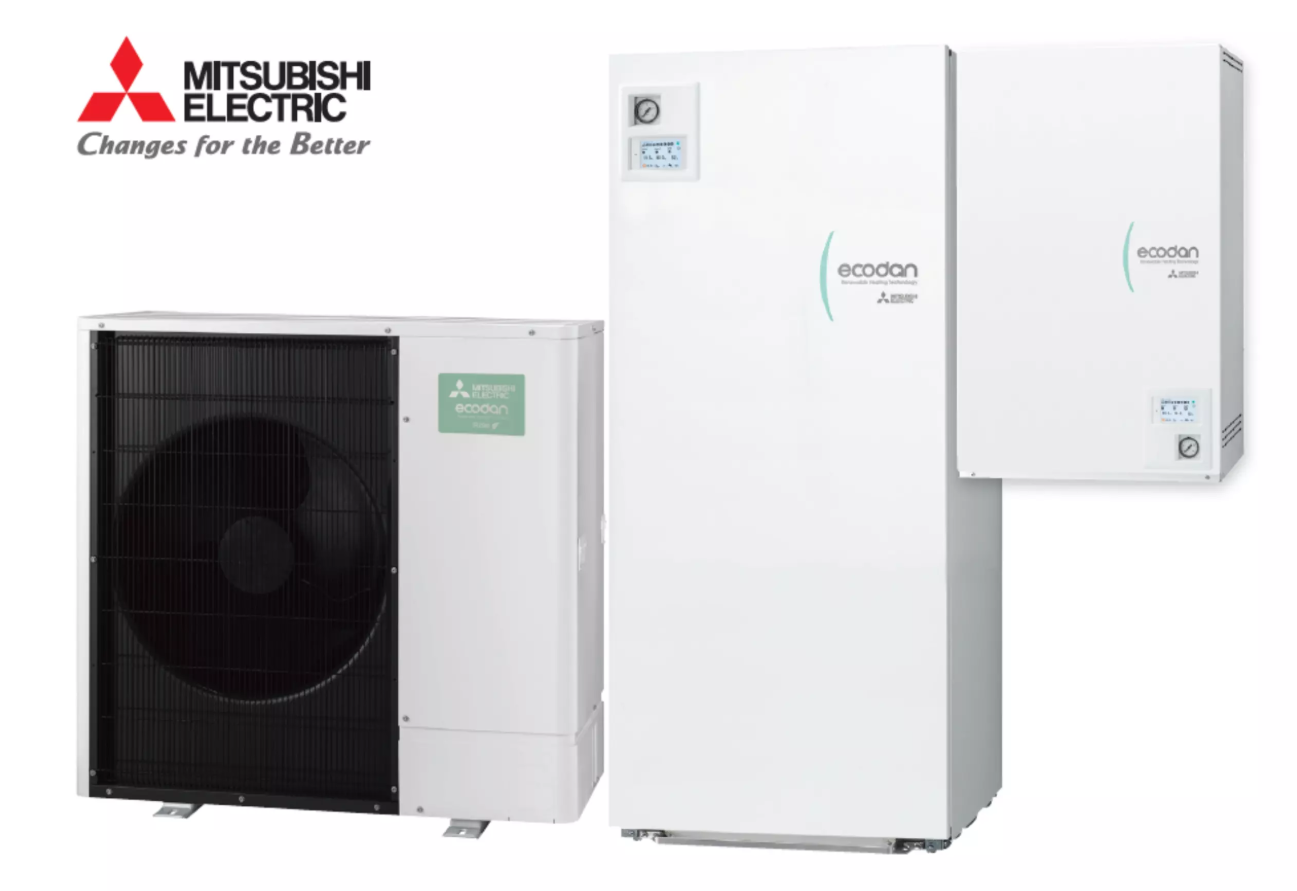

Współpraca z pompami ciepła PUZ-WZ

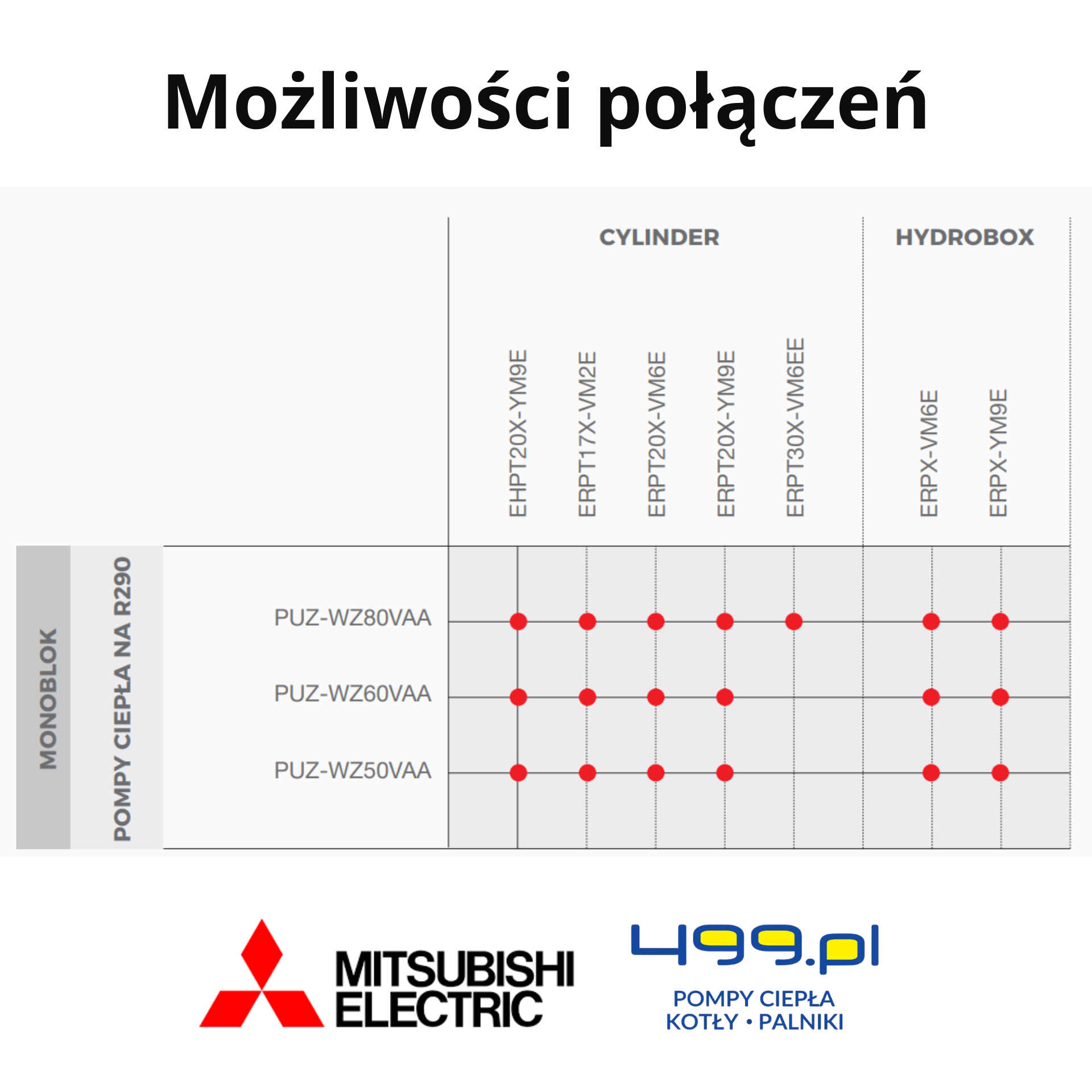

Hydroboxy z tej serii mogą współpracować z monoblokowymi jednostkami zewnętrznymi Mitsubishi Electric Ecodan PUZ-WZ o nominalnej mocy 5, 6 lub 8 kW. Pompy ciepła tej serii wykorzystują czynnik R290 i mogą pracować w trybie ogrzewania przy temperaturze zewnętrznej sięgającej minus 25°C. Maksymalna temperatura zasilania systemu wynosi 75°C.

Hydrobox lub Cylinder ze zbiornikiem CWU

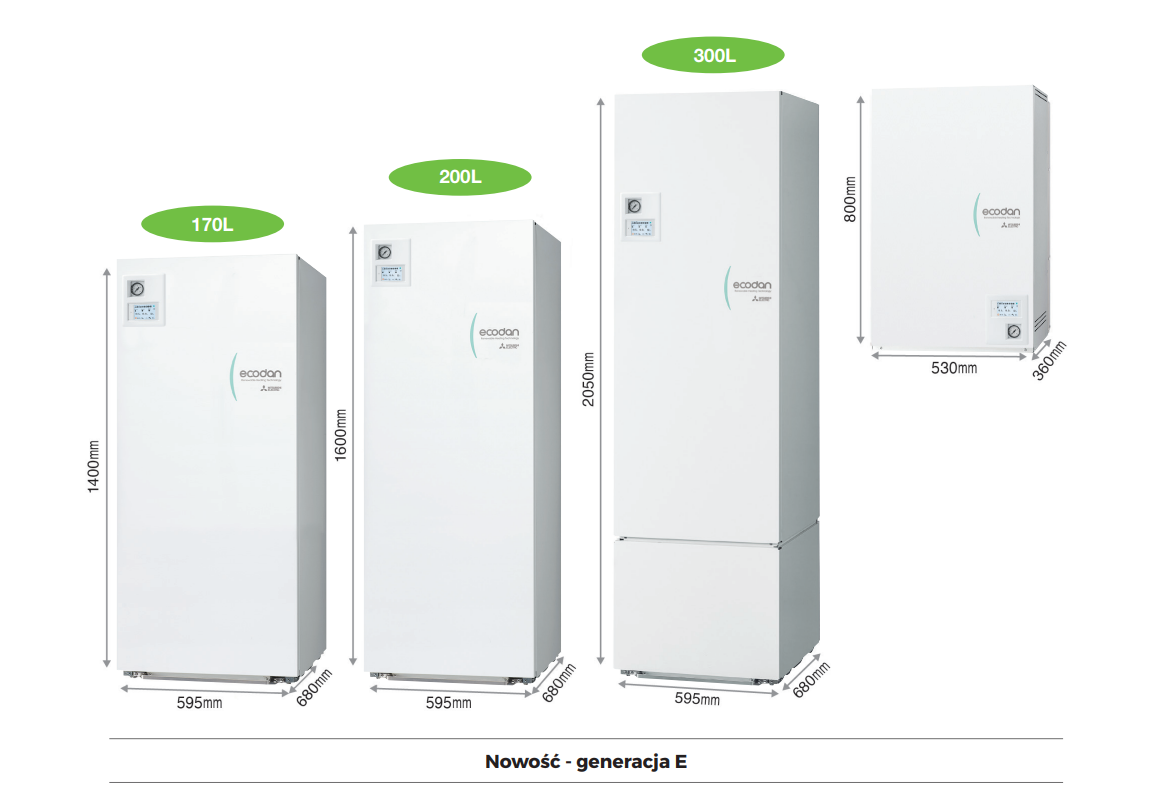

Hydrobox nie posiada wbudowanego zasobnika ciepłej wody użytkowej. Jest dobrym wyborem, gdy w instalacji przewidziano osobny zbiornik lub użytkownik chce zachować większą swobodę przy jego doborze. Alternatywą jest jednostka wewnętrzna Cylinder, która łączy automatykę, elementy hydrauliczne oraz zasobnik CWU w jednej obudowie. Dla pomp ciepła monoblokowych PUZ-WZ dostępne są Cylindry ze zbiornikami o pojemności 170, 200 lub 300 litrów.

Model ERPX-VM6E jest zasilany napięciem 230 V i wyposażony w grzałkę elektryczną o mocy 2 + 4 kW. Jednofazowe zasilanie ułatwia zastosowanie urządzenia w budynkach, w których nie przewidziano osobnego zasilania trójfazowego dla jednostki wewnętrznej.

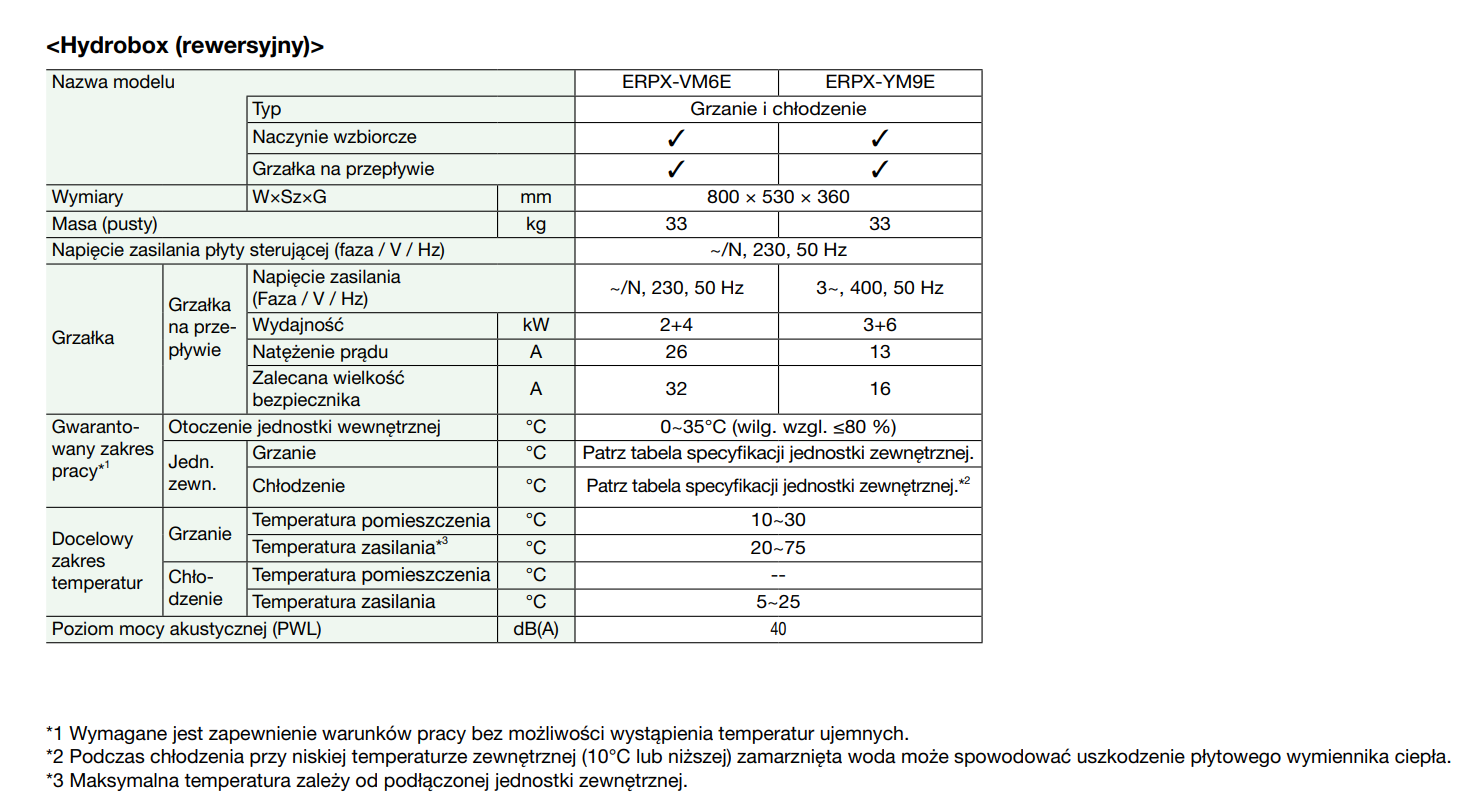

Więcej informacji na temat produktu oraz dane techniczne można znaleźć w poniższych dokumentach.
