Ecodan ERPT30X-VM6EE

Cylinder ze zintegrowanym zasobnikiem CWU o pojemności 300l

do pomp ciepła monoblok R290

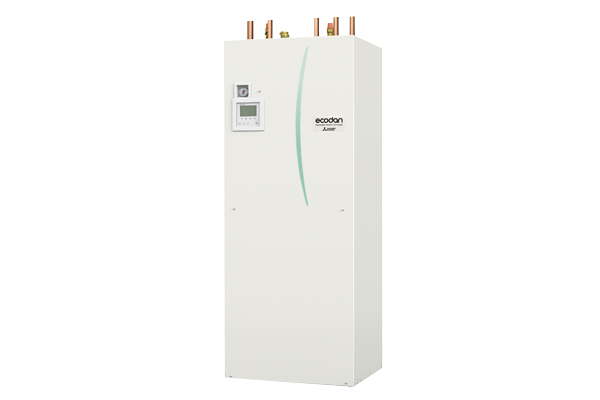

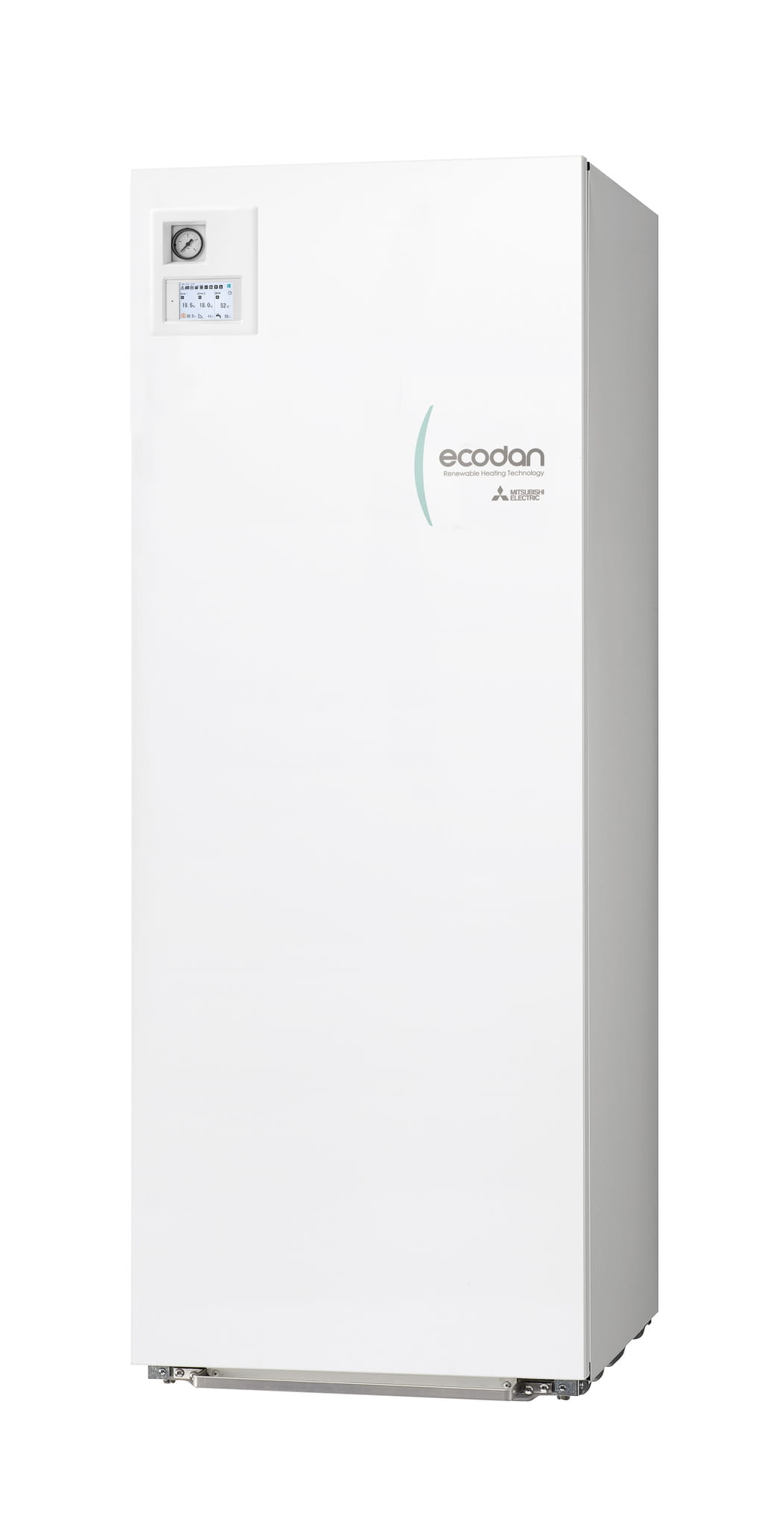

Cylinder Mitsubishi Electric Ecodan generacji E to stojąca jednostka wewnętrzna przeznaczona do współpracy z monoblokowymi pompami ciepła PUZ-WZ wykorzystującymi czynnik chłodniczy R290. Łączy w jednej obudowie automatykę sterującą, elementy hydrauliczne instalacji oraz zasobnik ciepłej wody użytkowej.

Rodzina obejmuje pięć wariantów przystosowanych do współpracy z jednostkami zewnętrznymi o nominalnej mocy od 5 do 8 kW. Dostępne są wersje z zasobnikami o pojemności 170, 200 oraz 300 litrów, dzięki czemu urządzenie można dobrać do wielkości budynku i przewidywanego zużycia ciepłej wody.

Jednostka wewnętrzna ze zintegrowanym zasobnikiem CWU

Najważniejszą różnicą pomiędzy jednostką Cylinder a Hydroboxem jest obecność wbudowanego zasobnika ciepłej wody użytkowej. Cylinder tworzy kompletną, zwartą jednostkę stojącą, która nie wymaga montażu osobnego zbiornika CWU.

Hydrobox jest natomiast niewielką jednostką ścienną bez wbudowanego zasobnika. W instalacjach, w których ma być przygotowywana ciepła woda użytkowa, należy połączyć go z osobnym zbiornikiem. Cylinder sprawdzi się więc tam, gdzie istotna jest kompletna jednostka wewnętrzna zajmująca jedno, dokładnie określone miejsce w pomieszczeniu technicznym. Hydrobox zapewnia większą swobodę przy wyborze pojemności i rodzaju zewnętrznego zasobnika.

Niezależnie od pojemności (170, 200, 300 litrów), wszystkie warianty cylindra mają podstawę o wymiarach 595 × 680 mm. Wysokość jednostki zależy od pojemności zasobnika i wynosi od 1400 do 2050 mm. Ujednolicona szerokość i głębokość ułatwiają wcześniejsze zaplanowanie miejsca montażu.

Warstwowe przygotowanie ciepłej wody

Ciepła woda użytkowa jest podgrzewana przy wykorzystaniu osobnego wymiennika płytowego. Woda pobierana z dolnej części zasobnika przepływa przez wymiennik, a następnie trafia do górnej części zbiornika. Warstwowy sposób podgrzewania pozwala szybko uzyskać wodę o wymaganej temperaturze w górnej części zasobnika. Konstrukcja bez tradycyjnej wężownicy umożliwia również efektywne wykorzystanie jego pojemności.

Wbudowane elementy hydrauliczne

Cylinder jest fabrycznie wyposażony w komponenty potrzebne do połączenia pompy ciepła z instalacją centralnego ogrzewania i ciepłej wody użytkowej. W zależności od wariantu w obudowie znajdują się między innymi: pompa obiegowa instalacji grzewczej, pompa ciepłej wody użytkowej, zawór trójdrogowy, czujnik przepływu, manometr, grzałka elektryczna, naczynie wzbiorcze oraz filtr magnetyczny. Zintegrowana konstrukcja ogranicza liczbę elementów montowanych osobno i pozwala uporządkować instalację w pomieszczeniu technicznym.

Sterownik FTC7 z kolorowym ekranem

Jednostki generacji E zostały wyposażone w regulator FTC7 z dotykowym panelem i kolorowym wyświetlaczem. Sterownik zapewnia dostęp do ustawień ogrzewania, chłodzenia, przygotowania ciepłej wody oraz poszczególnych stref instalacji. Czytelny interfejs umożliwia kontrolowanie temperatur, harmonogramów i aktualnych trybów działania. Zintegrowany pomiar przepływu pozwala również monitorować ilość energii cieplnej przekazywanej do instalacji.

Autoadaptacja temperatury zasilania

Funkcja autoadaptacji analizuje temperaturę zewnętrzną, temperaturę w pomieszczeniu oraz reakcję budynku na ogrzewanie. Na tej podstawie automatycznie dobiera temperaturę wody zasilającej instalację. Użytkownik może dostosować szybkość zmian temperatury do charakterystyki budynku. Szybsza reakcja może być korzystna przy instalacjach grzejnikowych, natomiast wolniejsze ustawienia odpowiadają charakterystyce ogrzewania podłogowego i budynków o dużej bezwładności cieplnej.

Obsługa dwóch stref grzewczych

Automatyka Ecodan może sterować dwoma obiegami wymagającymi różnych temperatur zasilania. Umożliwia to jednoczesną obsługę na przykład ogrzewania podłogowego oraz grzejników. System może zarządzać pompami obiegowymi i zaworem mieszającym, dopasowując parametry wody do potrzeb każdej części instalacji.

Warianty grzania oraz grzania i chłodzenia

W rodzinie jednostek Cylinder dostępne są wersje przeznaczone wyłącznie do ogrzewania oraz warianty obsługujące ogrzewanie i chłodzenie budynku. Pozwala to dopasować jednostkę wewnętrzną do rodzaju instalacji i sposobu wykorzystania pompy ciepła. W wersjach rewersyjnych zastosowano zintegrowaną tacę skroplin. Sterownik może również automatycznie przełączać system pomiędzy grzaniem a chłodzeniem zależnie od temperatury zewnętrznej.

Warianty zasilania i grzałki elektrycznej

Jednostki są dostępne w wersjach z zasilaniem jednofazowym 230 V oraz trójfazowym 400 V. W zależności od konfiguracji stosowane są grzałki elektryczne o mocy od 2 kW do 3 + 6 kW. Pozwala to dopasować sposób zasilania i moc dodatkowego źródła ciepła do instalacji elektrycznej budynku oraz parametrów całego systemu.

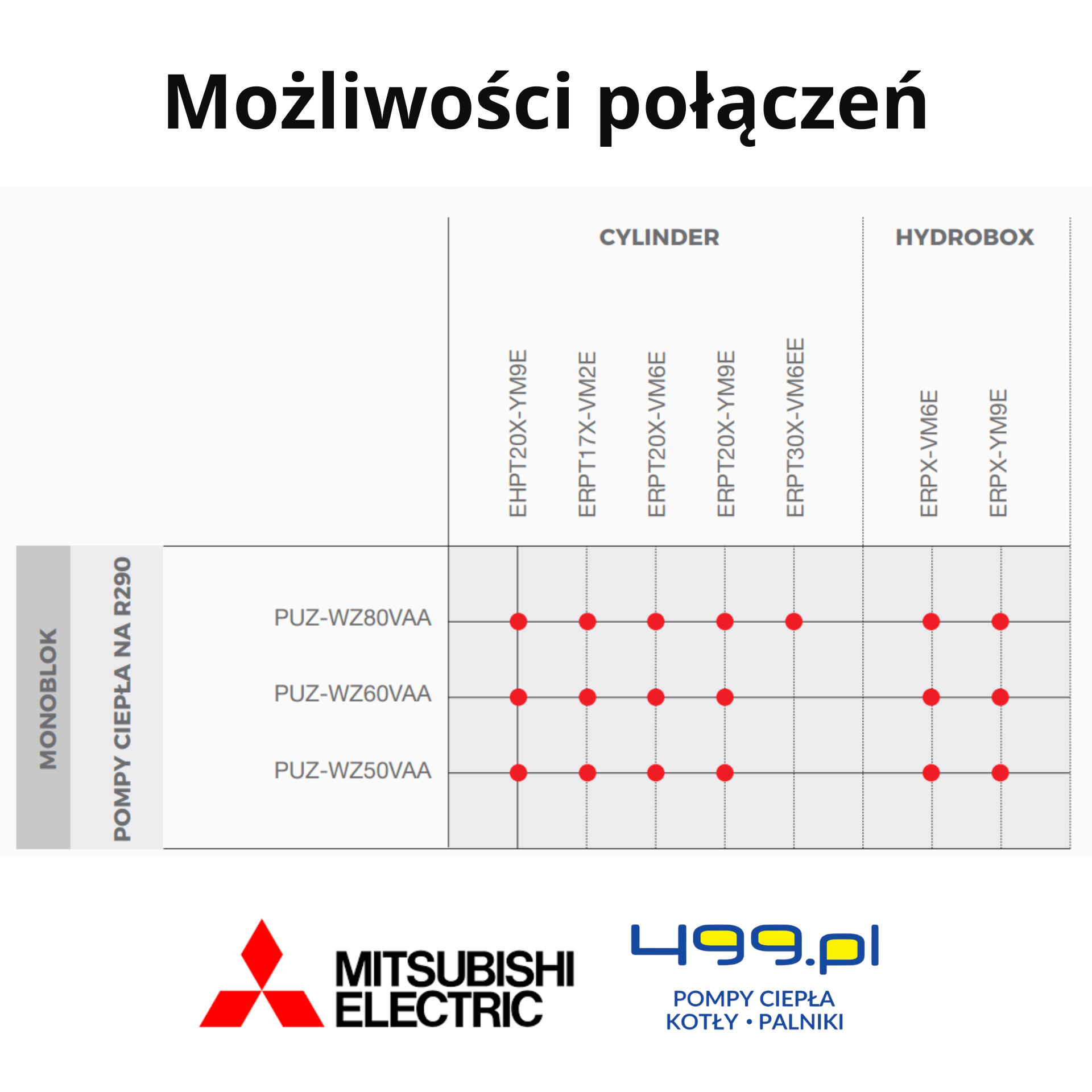

Współpraca z monoblokami PUZ-WZ

W zależności od wybranego wariantu jednostki Cylinder mogą współpracować z monoblokowymi pompami ciepła Mitsubishi Electric Ecodan PUZ-WZ o mocy nominalnej od 5 do 8 kW. Pompy tej serii pracują na czynniku R290, osiągają temperaturę wody zasilającej do 75°C i mogą działać w trybie ogrzewania przy temperaturze zewnętrznej do minus 25°C.

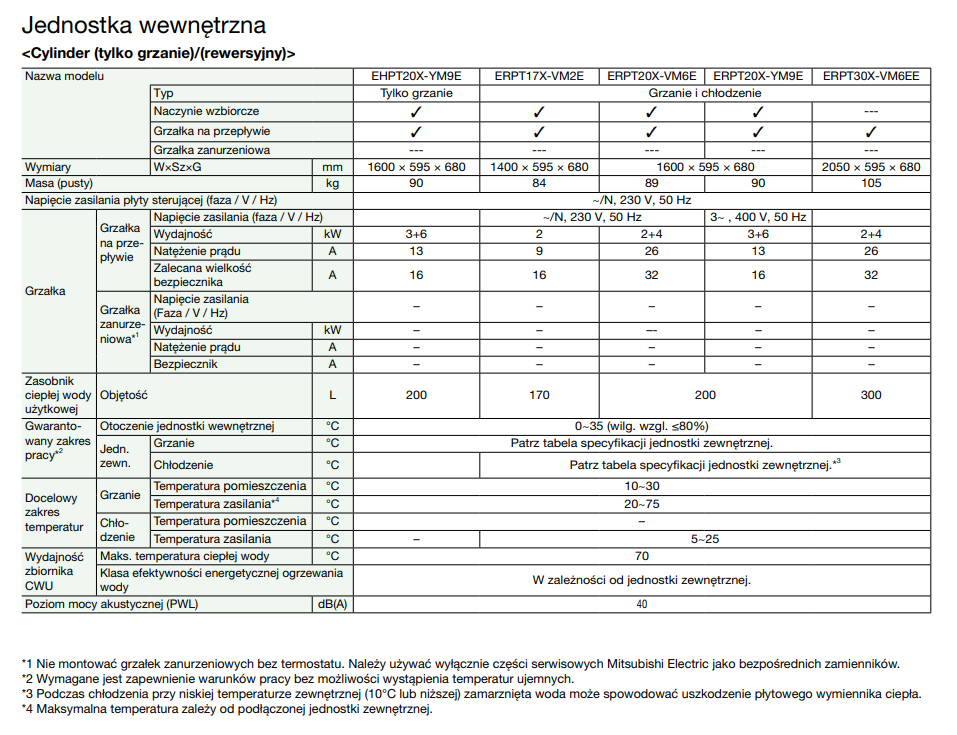

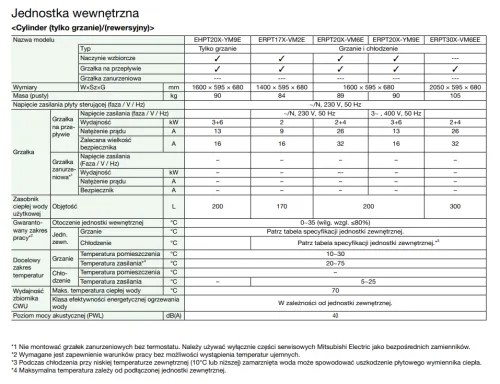

Więcej informacji na temat produktu oraz dane techniczne można znaleźć w poniższych dokumentach.
