Ecodan ERSF-VM6E

Hydrobox z funkcją chłodzenia

Jednostka jednofazowa 230V

Hydrobox jest kompaktową jednostką wewnętrzną przeznaczoną do współpracy z pompami ciepła Mitsubishi Electric Ecodan. Odbiera energię dostarczaną przez jednostkę zewnętrzną i przekazuje ją do wodnej instalacji centralnego ogrzewania. Konstrukcja rewersyjna umożliwia również realizację chłodzenia, jeżeli instalacja w budynku została odpowiednio do tego przygotowana. Hydrobox nie ma wbudowanego zasobnika ciepłej wody użytkowej. Zewnętrzny zbiornik można dobrać osobno, uwzględniając liczbę mieszkańców, zapotrzebowanie na ciepłą wodę oraz dostępną przestrzeń w pomieszczeniu technicznym.

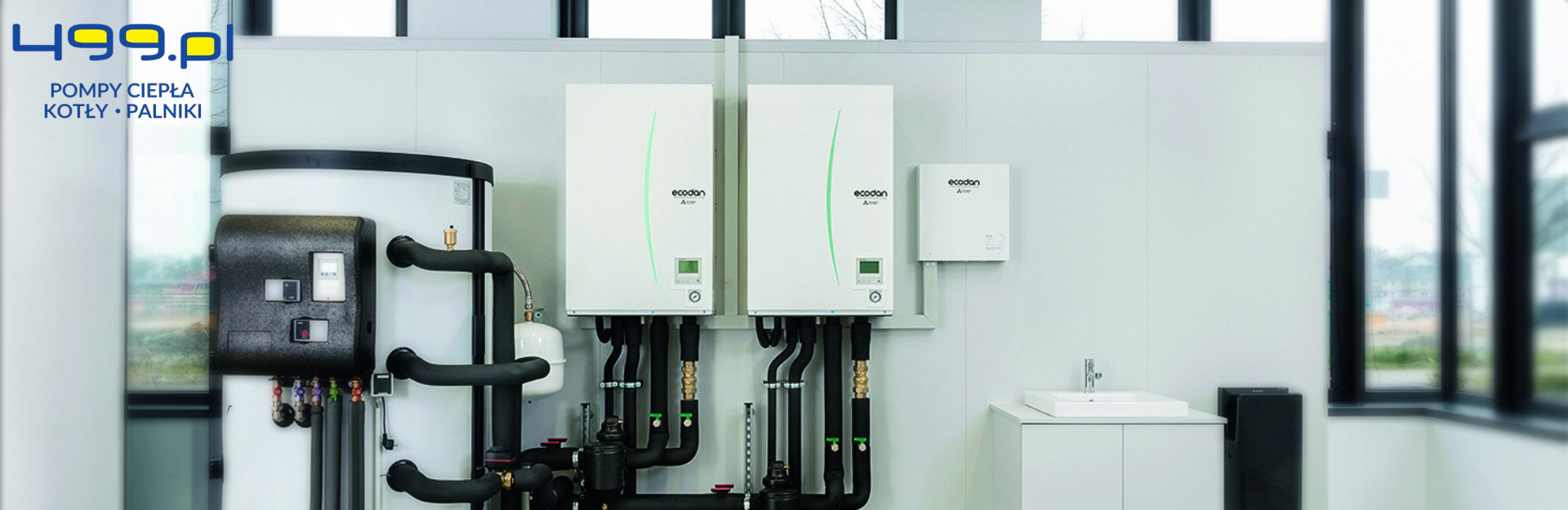

Kompaktowa konstrukcja

Niewielka, wisząca obudowa ułatwia montaż w kotłowni, pomieszczeniu gospodarczym lub innej przestrzeni technicznej. Hydrobox ma 800 mm wysokości, 530 mm szerokości i 360 mm głębokości, dlatego zajmuje znacznie mniej miejsca niż stojąca jednostka ze zintegrowanym zasobnikiem. Oddzielenie modułu hydraulicznego od zbiornika CWU zapewnia większą swobodę podczas projektowania kotłowni. Hydrobox i zasobnik mogą zostać rozmieszczone zgodnie z układem pomieszczenia oraz wymaganiami instalacji.

Wbudowana armatura hydrauliczna

W obudowie umieszczono najważniejsze elementy potrzebne do połączenia pompy ciepła z instalacją budynku. Wyposażenie obejmuje między innymi pompę obiegową, manometr, czujnik przepływu, naczynie wzbiorcze, grzałkę elektryczną oraz płytowy wymiennik ciepła. Fabryczne przygotowanie modułu upraszcza wykonanie instalacji i ogranicza liczbę elementów montowanych osobno. Dostęp do najważniejszych podzespołów od strony przedniej ułatwia również przeglądy i późniejsze prace serwisowe.

Sterownik generacji E

Hydrobox generacji E jest wyposażony w automatykę FTC7 oraz dotykowy sterownik z kolorowym ekranem. Czytelne menu ułatwia ustawianie temperatury, wybór trybu pracy oraz kontrolowanie działania instalacji. Wbudowany czujnik przepływu pozwala monitorować ilość ciepła wytwarzanego przez system. Automatyka może także sterować dwoma obiegami wymagającymi różnych temperatur zasilania, na przykład ogrzewaniem podłogowym i grzejnikami. Wymaga to odpowiedniego wykonania części hydraulicznej instalacji.

Autoadaptacja do warunków w budynku

Funkcja autoadaptacji dobiera temperaturę wody na podstawie warunków zewnętrznych, temperatury w pomieszczeniu oraz sposobu, w jaki budynek reaguje na ogrzewanie. Pompa może dzięki temu ograniczać niepotrzebne podnoszenie temperatury zasilania i utrzymywać stabilny komfort cieplny. W generacji E można dostosować szybkość reakcji autoadaptacji. Pozwala to dopasować pracę automatyki między innymi do ogrzewania podłogowego, instalacji grzejnikowej oraz bezwładności cieplnej budynku.

Filtr magnetyczny

Zastosowany filtr z wkładem magnetycznym wychwytuje metaliczne zanieczyszczenia krążące w wodzie instalacyjnej. Pomaga w ten sposób chronić pompę obiegową, wymiennik ciepła oraz pozostałe elementy układu hydraulicznego. Konstrukcja filtra ułatwia jego wyjęcie i oczyszczenie podczas przeglądu. Rozmieszczenie przyłączy w górnej części obudowy pozwala natomiast estetycznie i przejrzyście poprowadzić instalację.

Współpraca z jednostkami od 6 do 14 kW

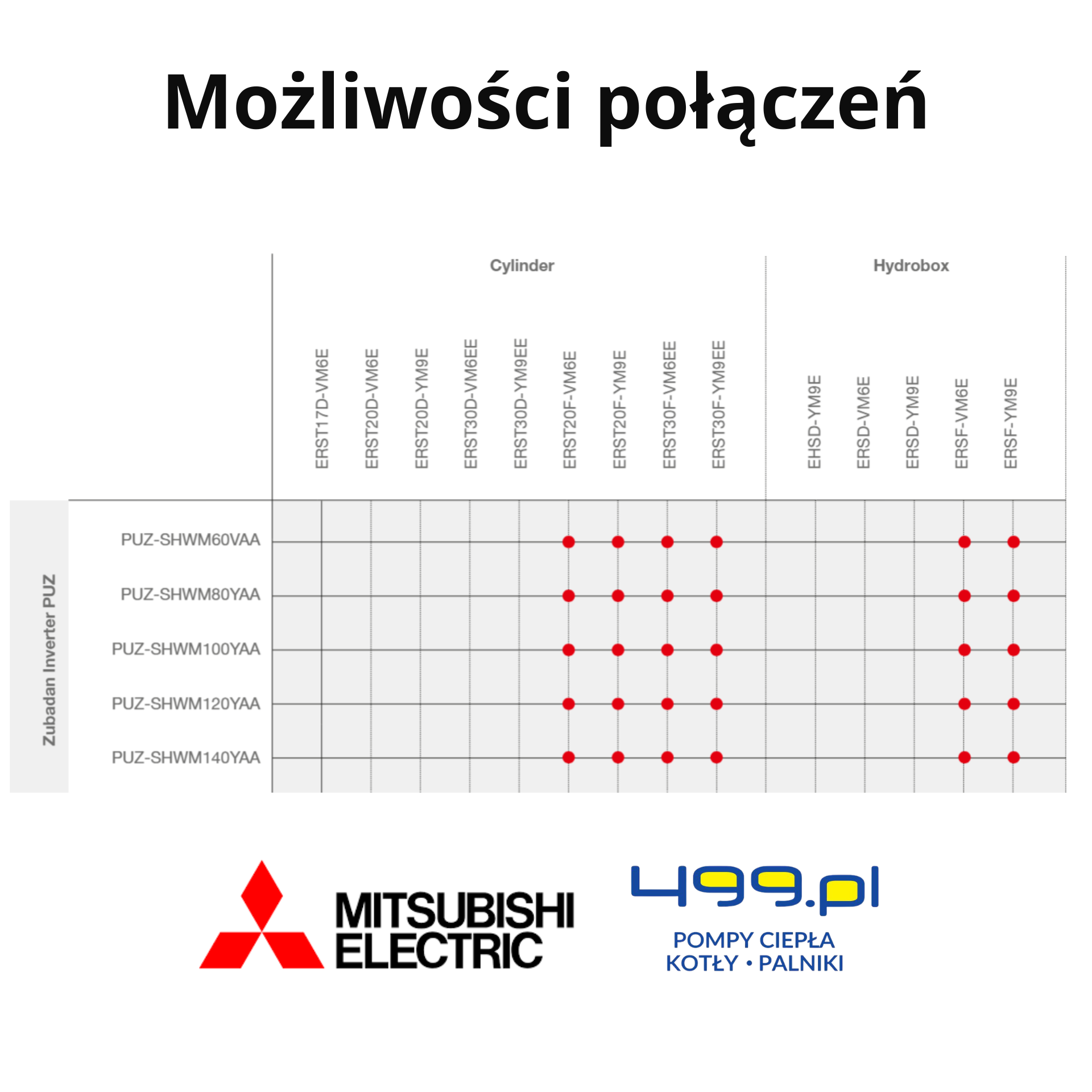

Hydrobox może współpracować z jednostkami zewnętrznymi Mitsubishi Electric Ecodan Zubadan Inverter o nominalnej mocy grzewczej od 6 do 14 kW, dzięki czemu moc zestawu może zostać dobrana do zapotrzebowania cieplnego budynku. Jednostki zewnętrzne współpracujące z Hydroboxem wykorzystują czynnik chłodniczy R32 oraz technologię Zubadan z układem Flash Injection. Utrzymują pełną moc grzewczą przy temperaturze zewnętrznej do minus 15°C, a ich zakres pracy w trybie ogrzewania sięga minus 30°C. Jednowentylatorowa konstrukcja, odpowiednia izolacja sprężarki oraz rozwiązania ograniczające drgania pomagają zmniejszyć poziom hałasu. Zależnie od mocy poziom mocy akustycznej jednostek wynosi od 54 do 58 dB(A). Połączenie jednostki Zubadan z modułem wewnętrznym generacji E pozwala również osiągnąć temperaturę zasilania do 70°C.

Hydrobox lub Cylinder

Hydrobox sprawdzi się w instalacjach, w których zasobnik ciepłej wody użytkowej ma zostać dobrany i zamontowany osobno. Pozwala to dopasować jego pojemność oraz miejsce montażu do konkretnego budynku. Alternatywą jest jednostka Cylinder ze zintegrowanym zasobnikiem CWU o pojemności 200 lub 300 litrów. Cylinder skupia moduł hydrauliczny i zbiornik w jednej stojącej obudowie, natomiast Hydrobox daje większą swobodę w rozmieszczeniu elementów instalacji.

Więcej informacji na temat produktu oraz dane techniczne można znaleźć w poniższych dokumentach.
