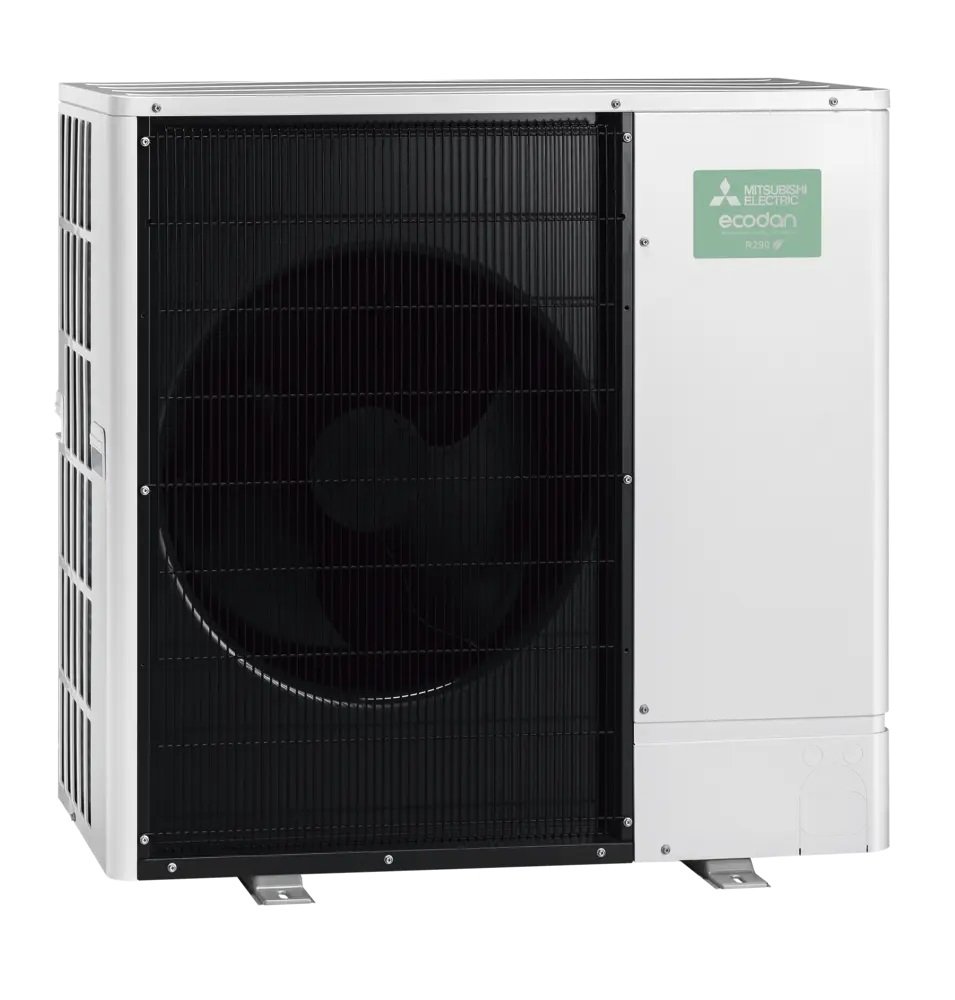

Monoblok PUZ-WZ80VAA 8kW + Hydrobox ERPX-YM9E

Mitsubishi Electric Ecodan

Monoblok 1~, R290, 230V

Zestaw składa się z monoblokowej pompy ciepła Mitsubishi Electric Ecodan PUZ-WZ80VAA o nominalnej mocy grzewczej 8 kW oraz jednostki wewnętrznej Hydrobox ERPX-YM9E generacji E. System może realizować ogrzewanie, chłodzenie oraz przygotowanie ciepłej wody użytkowej po podłączeniu zewnętrznego zasobnika CWU.

Wysoka temperatura zasilania i praca przy mrozie

Pompa ciepła może podgrzewać wodę instalacyjną do temperatury 75°C. Zakres pracy w trybie ogrzewania wynosi od -25 do +24°C, natomiast podczas przygotowania ciepłej wody użytkowej od -25 do +46°C. Urządzenie osiąga moc grzewczą 8,2 kW przy parametrach A-10/W35 oraz 7,0 kW przy A-15/W35. Moc chłodnicza przy A35/W7 wynosi 4,0 kW.

Naturalny czynnik chłodniczy R290

Jednostka zewnętrzna wykorzystuje naturalny czynnik chłodniczy R290, czyli propan. Jego współczynnik GWP wynosi 3, dzięki czemu wpływ czynnika na efekt cieplarniany jest znacznie niższy niż w przypadku wielu powszechnie stosowanych czynników syntetycznych.

Układ dwóch sprężarek

W modelu PUZ-WZ80VAA zastosowano dwie sprężarki typu scroll. Główna sprężarka inwerterowa płynnie dostosowuje wydajność do aktualnego zapotrzebowania budynku, natomiast dodatkowa sprężarka ON/OFF uruchamia się przy większym obciążeniu. Takie rozwiązanie pozwala obniżyć minimalną moc grzewczą w okresach przejściowych i ograniczyć częste włączanie oraz wyłączanie urządzenia.

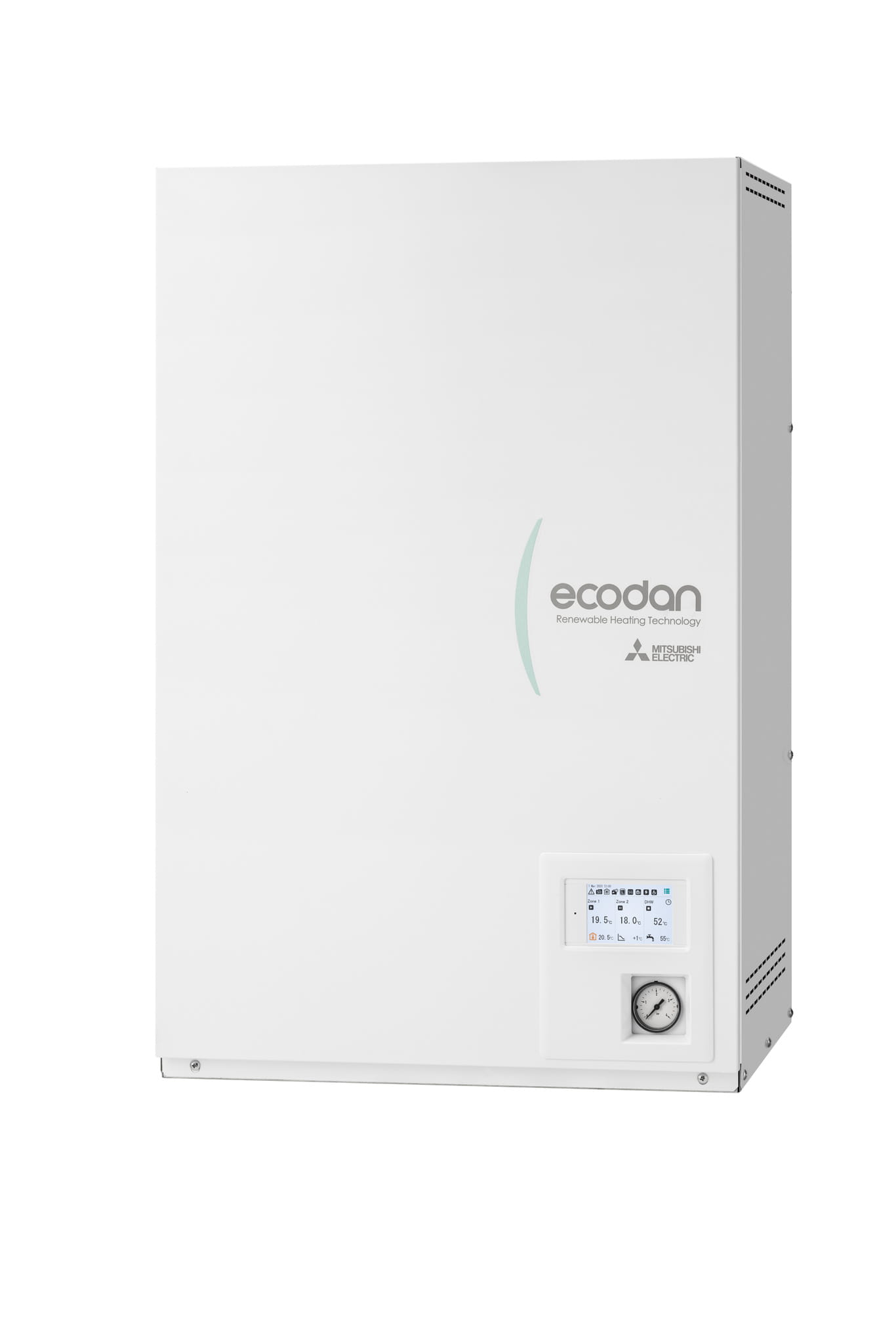

Hydrobox ERPX-YM9E

Jednostka wewnętrzna Hydrobox ERPX-YM9E jest wyposażona w grzałkę elektryczną o mocy 3 + 6 kW, zasilaną napięciem 400 V, 3N~. W jej konstrukcji znajdują się między innymi pompa obiegowa, czujnik przepływu, manometr, naczynie wzbiorcze oraz filtr z wkładem magnetycznym. Hydrobox ma wymiary 800 × 530 × 360 mm i waży 33 kg. Zestaw nie zawiera wbudowanego zasobnika ciepłej wody użytkowej.

Sterowanie generacji E

Sterownik FTC7 z kolorowym panelem dotykowym obsługuje autoadaptację temperatury zasilania, sterowanie dwoma obiegami grzewczymi, krzywą pogodową dla chłodzenia oraz automatyczne przełączanie pomiędzy trybem ogrzewania i chłodzenia.

Efektywność energetyczna

Zestaw osiąga klasę efektywności A+++ przy zastosowaniu niskotemperaturowym W35 oraz A++ przy zastosowaniu średniotemperaturowym W55.

Filtr magnetyczny i łatwy serwis

Jednostki wewnętrzne generacji E wyposażono w filtr z wkładem magnetycznym, który wychwytuje metaliczne zanieczyszczenia znajdujące się w wodzie instalacyjnej. Pomaga to chronić pompę obiegową, wymiennik oraz pozostałe elementy układu hydraulicznego. Najważniejsze podzespoły umieszczono w sposób ułatwiający dostęp serwisowy. Uporządkowany układ rur i fabrycznie przygotowana armatura skracają również czas montażu systemu.

Więcej informacji na temat tego zestawu oraz dane techniczne można znaleźć w poniższych dokumentach oraz na stronach: Monoblok PUZ-WZ80VAA 8kW, Hydrobox ERPX-YM9E.
